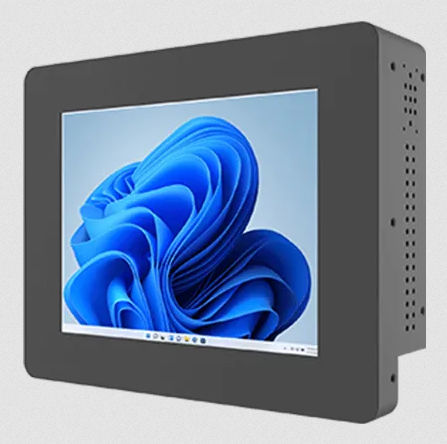

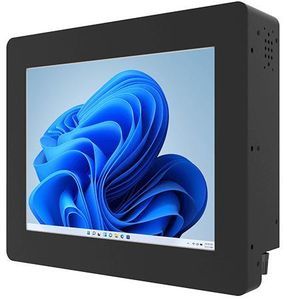

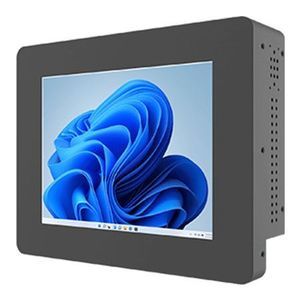

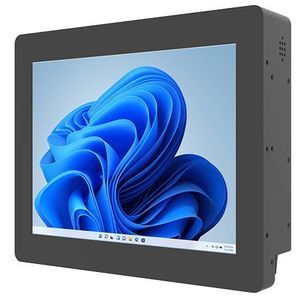

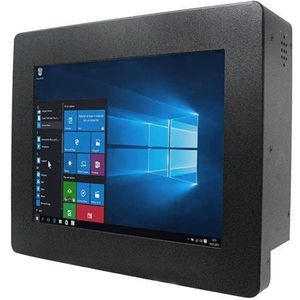

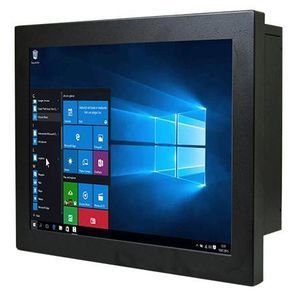

Panel PC TFT LCD R08IAN3S-CHT1WT

8.4"Intel® Processor N150SVGA

Présentation
Le Winmate R08IAN3S-CHT1WT est un Panel PC châssis 8,4" conçu pour une large plage de températures, destiné au contrôle machine, à l'automatisation d'usine et aux IHM opérateur. Il intègre un processeur Intel® Twin Lake N150, un écran SVGA et des E/S polyvalentes pour des applications embarquées et industrielles nécessitant une exploitation stable en environnements exigeants.

Principales caractéristiques

• Écran 8,4" SVGA TFT LCD
• Processeur Intel® Twin Lake N150
• 1 x SO-DIMM DDR5-4800, jusqu'à 16 Go
• 2 x ports Ethernet 2,5 Gbit (RJ45)
• Vidéo & USB : 1 x HDMI 2.0b (optionnel) ; 1 x USB 3.2 Gen2 Type-C (DP Alt mode) ; 2 x USB 3.2 Gen1 Type-A ; ports USB 2.0 supplémentaires selon variantes
• Ports série configurables : RS232/422/485 et ports RS232 additionnels (voir variantes)
• Châssis métal, conception sans ventilateur, montage VESA
• Plage de température de fonctionnement : -20°C à 60°C

Certifications

• CE
• FCC

Usages recommandés

• Contrôle de machines
• Automatisation industrielle
• IHM opérateur
• Systèmes embarqués industriels et intégration OEM

Caractéristiques techniques

• Modèle : R08IAN3S-CHT1WT
• Affichage : 8,4" SVGA TFT LCD
• Processeur : Intel® Twin Lake N150
• Mémoire : 1 x SO-DIMM DDR5-4800, max. 16 Go
• Réseau : 2 x 2.5 Giga LAN (RJ45)
• USB : 2 x USB 3.2 Gen1 Type-A ; 1 x USB 3.2 Gen2 Type-C (DP Alt. mode) ; ports USB 2.0 supplémentaires selon variante
• Vidéo : 1 x HDMI 2.0b (optionnel)
• Ports série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232 ; jusqu'à 4 ports COM selon configuration
• Audio : 2 x haut-parleurs
• Extension : 1 x M.2 2230 E-Key (pour module Wi‑Fi)
• Indicateurs : LED alimentation; LED stockage
• Réglage luminosité : 1 x bouton de réglage
• Alimentation : 1 x 12V DC, prise 2.5φ ; adaptateur 12V 50W fourni
• Dimensions mécaniques : 236 x 190 x 60 mm
• Poids : 2,2 kg
• Montage : fixation VESA
• Boîtier : châssis métallique
• Refroidissement : conception sans ventilateur
• Température fonctionnement : -20°C à 60°C
• Température stockage : -25°C à 65°C
• Humidité de fonctionnement : 30% à 90% HR, sans condensation
• Commandes : bouton Power, bouton Reset
• Accessoires inclus : adaptateur 100~240V AC → 12V DC, cordon d'alimentation, vis VESA
