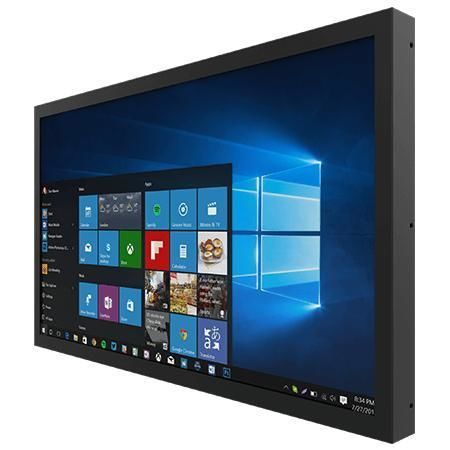

Panel PC à écran tactile résistif W22IT7T-CHA3

à écran largeLCD21.5"

Présentation
Le Winmate W22IT7T-CHA3 est un Panel PC châssis 21,5″ basé sur Intel® Core™ i5 (Tiger Lake), conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il s'adresse aux acheteurs industriels, OEM et intégrateurs système nécessitant une disponibilité longue durée, une exploitation terrain stable et une intégration matérielle flexible.

Caractéristiques principales

• Écran 21,5″ 1920 x 1080 (Full HD)
• Intel® Core™ Tiger Lake UP3 i5-1135G7 (standard) ; option i5-1145G7E (avec vPro)
• Interfaces d'affichage : DP / HDMI / LVDS / eDP
• Connectivité riche : 2 ports série, 4 x USB 3.2 Gen1 Type-A, GbE + 2.5GbE
• Alimentation 12V DC et conception sans ventilateur

Points forts du produit

• Options tactile et protège-verre : écran résistif ou verre de protection (option sans tactile) selon l'usage
• Montage flexible : fixation arrière et montage VESA pour intégration encastrée ou en tableau
• Extensibilité : slot M.2 NVMe, slot M.2 pour Wi‑Fi et extension PCIe

Certifications

• CE
• FCC

Caractéristiques techniques

• Affichage
  • Taille : 21,5 inches
  • Résolution : 1920 x 1080
  • Luminosité : 250 nits
  • Contraste : 3000:1
  • Tactile / Verre : écran résistif (optionnel) ; verre de protection sans tactile (optionnel)
  • Zone active : 476.64 x 268.11 mm
• Système
  • Processeur : Intel Core i5-1135G7 (2.4GHz, up to 4.2GHz)
  • Mémoire : 2 x SO-DIMM non-ECC, jusqu'à 64GB
  • Stockage : SSD 128GB par défaut ; options 256GB / 512GB / 1TB / 2TB / 4TB ; 1 x SATA III pour 2.5" (optionnel)
  • Réseau : 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45
  • Sécurité : TPM 2.0
  • Systèmes : Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (Wake on Touch non supporté)
• Mécanique
  • Dimensions : 506.5 x 302.5 x 75.5 mm
  • Poids : 7.2 kg
  • Boîtier : châssis métallique
  • Montage : VESA ; montage arrière disponible
  • Refroidissement : conception sans ventilateur
• Environnement
  • Température de fonctionnement : 0°C à 50°C
  • Humidité de fonctionnement : 10% à 90% RH, sans condensation
  • Température de stockage : -10°C à 60°C
• E/S & Extension
  • USB : 4 x USB 3.2 Gen2x1 (Type-A)
  • Série : 1 x RS232/422/485 (par défaut RS232), 1 x RS232
  • Vidéo : 1 x DP1.4 (par défaut), 1 x HDMI 2.0 (optionnel)
  • Audio : Mic in, Line out
  • Extension : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 x16 (x4 signal)
  • Indicateurs & Commandes : LEDs power/storage ; boutons power/reset ; bouton réglage de luminosité
  • Alimentation : 1 x 12V DC Din4 pin ; adaptateur 12V 120W
• Accessoires
  • Adaptateur 100~240V AC → 12V DC
  • Cordon d'alimentation
  • Visserie VESA
• Modèle
  • W22IT7T-CHA3
  • Marque : Winmate
