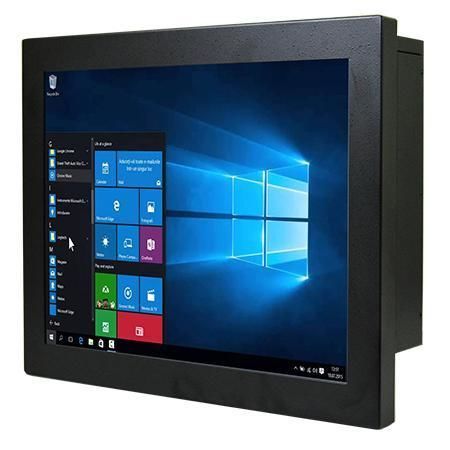

Panel PC à écran tactile résistif R15IP7T-CHA3WT

LCD15"Intel® Pentium® N4200

Résumé
Winmate R15IP7T-CHA3WT est un PC industriel panel 15,0" de type châssis équipé d'un processeur Intel® Pentium® N4200 (Apollo Lake). Il est conçu pour le contrôle machines, l'automatisation d'usine et les IHM opérateur nécessitant une exploitation sans ventilateur, un boîtier métallique et une large plage de températures de fonctionnement.

Principales caractéristiques

• Processeur Intel® Pentium® N4200 (Apollo Lake)
• Stockage flexible : M.2 2242 B-key + baies 2,5" SATA optionnelles (SSD/HDD, RAID optionnel)
• Multiples E/S : 4 x USB 3.2 Gen1 Type-A, ports série, 2 x LAN Gigabit
• Alimentation 12 V DC (Din4) ; adaptateur 12V 50W en option
• Sorties vidéo : DP1.2 (jusqu'à 4096x2160@60Hz), HDMI 1.4 optionnel (jusqu'à 3840x2160@30Hz), VGA optionnel
• Conception fanless et boîtier métallique pour environnements industriels

Affichage

• Taille : 15.0 pouces
• Tactile / Verre : écran résistif optionnel ; verre de protection optionnel
• Résolution : 1024 x 768
• Luminosité : 500 nits
• Contraste : 2500:1
• Angles de vue : 88/88/88/88
• Zone active : 304.1 x 228.1 mm

Spécification système

• Processeur : Intel® Pentium® N4200 (1,10 GHz base, montée en fréquence possible)
• Mémoire : SO-DIMM double canal (DDR3L), jusqu'à 16 Go
• Stockage : SSD 128 Go par défaut ; options 256/512 Go / 1 To ; 1 x M.2 2242 (SATA) + 2 x SATA III optionnels
• Ethernet : 2 x contrôleurs Gigabit Intel®
• Sécurité : TPM 2.0
• Systèmes : Windows 10 IoT Enterprise (64-bit) optionnel ; variantes Linux Ubuntu optionnelles
• Sans fil : WLAN/Bluetooth optionnels via M.2 2230 E-key

Mécanique

• Dimensions : 360 x 290 x 70 mm
• Poids : ~4,2 kg
• Montage : montage arrière et VESA pris en charge
• Boîtier : boîtier métallique, refroidissement sans ventilateur

Environnement

• Humidité de fonctionnement : 30% à 90% RH (sans condensation)
• Température de fonctionnement : -20°C à 60°C (plage étendue ; certaines variantes indiquent 0°C à 50°C)
• Température de stockage : -25°C à 65°C (autres résumés : -10°C à 60°C)

Certifications

• CE
• FCC

Ports E/S

• USB : 4 x USB 3.2 Gen1 Type-A
• Série : ports RS232/422/485 configurables
• LAN : 2 x RJ45 Gigabit
• Vidéo : 1 x DP1.2 (standard), HDMI 1.4 optionnel, VGA optionnel
• Audio : Mic-in, Line-out, 2 x haut-parleurs
• Expansion : M.2 2242 B-key, M.2 2230 E-key, PCIe 2.0 x1
• Indicateurs & commandes : LED power, LED storage, bouton d'alimentation, bouton reset, molette de luminosité
• Alimentation : entrée 12 V DC (Din4)

Alimentation & Accessoires

• Tension : 12 V DC
• Adaptateur : 12 V 50 W (100~240 V AC à DC) en option
• Accessoires : cordon d'alimentation, vis VESA, CD pilotes et manuel selon configuration

Applications / Cas d'utilisation

• Contrôle machines, automatisation d'usine et IHM opérateur
• Installations embarquées robustes nécessitant faible consommation, I/O flexible et large plage de température

caractéristiques / spécifications techniques

• Modèle : R15IP7T-CHA3WT
• Marque : Winmate
• Taille d'affichage : 15.0 pouces
• Résolution : 1024 x 768
• Luminosité : 500 nits
• Options tactiles : résistif ou verre de protection (option)
• Processeur : Intel® Pentium® N4200
• Mémoire : jusqu'à 16 Go (DDR3L)
• Stockage : M.2 2242 + 2 x SATA III optionnels ; SSD 128 Go par défaut
• Ethernet : 2 x Gigabit LAN
• Vidéo : DP1.2, HDMI 1.4 optionnel
• Série : RS232/422/485 configurable
• TPM : TPM 2.0
• Entrée d'alimentation : 12 V DC (Din4)
• Dimensions : 360 x 290 x 70 mm
• Poids : ~4,2 kg
• Montage : VESA
• Boîtier : métal, design fanless
• Température de fonctionnement : -20°C à 60°C
• Certifications : CE, FCC
