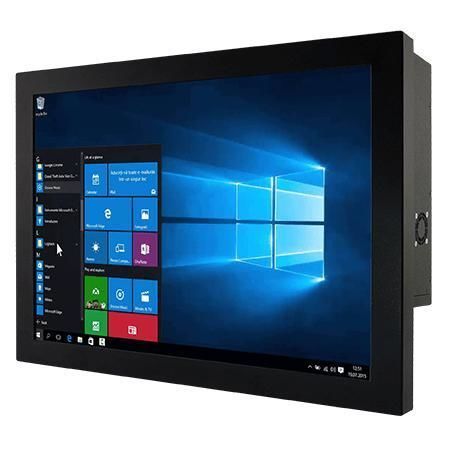

Panel PC à écran tactile résistif W22IF7T-CHA3

LCDrétroéclairage à LED21.5"

Présentation
Le Winmate W22IF7T-CHA3 est un PC Panel châssis de 21,5 pouces équipé de processeurs Intel® Core™ i3/i5/i7 (9e génération, Coffee Lake Refresh), conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur. Destiné aux OEM industriels et intégrateurs système recherchant une disponibilité sur long cycle de vie et une intégration flexible.

Points clés

• Écran 21,5" 1920 x 1080 ; tactile résistif en option ou verre de protection en option
• Processeurs Intel® Core™ i7/i5/i3 (i7-9700TE en configuration par défaut)
• Stockage flexible : baie 2,5" HDD, M.2 2280 (NVMe/SATA), M.2 2242 B-key ; 2 x SATA III ; RAID 0/1 optionnel
• Multiples E/S : 2 ports série (configurable RS232/422/485), 4 x USB 3.2 Gen1 Type-A, 2 x Ethernet Gigabit Intel®
• Alimentation 12 V DC, connecteur Din4 verrouillable ; adaptateur 12 V 120 W en accessoire
• Extensions : M.2 2230 E-Key pour WLAN/Bluetooth, PCIe 3.0 x16 optionnel

Affichage

• 21,5 pouces ; 1920 x 1080 ; luminosité 250 nits ; contraste 3000:1 ; angles de vue 89/89/89/89 ; zone active 476,64 x 268,11 mm
• Tactile résistif (option) ou verre de protection sans tactile (option)

Certifications

• CE
• FCC

Présentation produit / Design
Boîtier métallique avec refroidissement par ventilateur, options de fixation multiples (montage arrière et VESA) et conception basse consommation pour une exploitation continue en environnement de production.

Optionnel / Extensibilité

• Modules WLAN/Bluetooth (M.2 2230), TPM 2.0, configurations mémoire et stockage adaptables, Windows 10 IoT Enterprise ou Linux en option
• Emplacements M.2 et PCIe pour SSD NVMe et cartes d'extension

Caractéristiques techniques

• Modèle : W22IF7T-CHA3
• Processeur : Intel® Core™ i7-9700TE (par défaut) ; options i5-9500TE, i3-9100TE
• Chipset : Intel® Q370
• Mémoire : 2 x non-ECC SO-DIMM, jusqu'à 64 Go
• Stockage : 128 Go SSD par défaut ; options 256/512 Go / 1 To / 2 To ; 2 x SATA III ; 1 x M.2 2280 M-Key (NVMe/SATA) ; 1 x M.2 2242 B-Key
• Ethernet : 2 x Intel® Gigabit
• Vidéo : 1 x DisplayPort 1.2 (par défaut) ; 1 x HDMI 1.4 (optionnel)
• USB : 4 x USB 3.2 Gen1 Type-A
• Série : 1 x RS232/422/485 (configurable, défaut RS232) ; 1 x RS232
• Audio : Mic in, Line out, 2 haut-parleurs
• Alimentation : 12 V DC Din4 verrouillable ; adaptateur 12 V 120 W (accessoire)
• Mécanique : 507 x 303 x 76 mm ; Poids env. 7,2 kg ; boîtier métal ; refroidissement par ventilateur
• Environnement : fonctionnement 0°C à 50°C ; stockage -10°C à 60°C ; humidité 10%–90% RH sans condensation
• Certifications : CE, FCC
