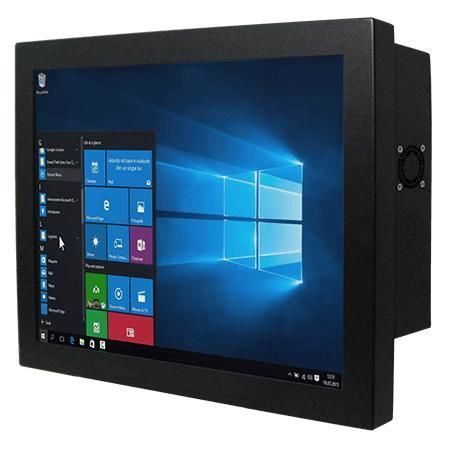

Panel PC à écran tactile résistif R17IF7T-CHM1

17"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Présentation
Winmate R17IF7T-CHM1 est un Panel PC châssis 17 pouces conçu pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur (IHM). Basé sur les processeurs Intel® Core™ 9e génération, il propose des options de stockage flexibles, de nombreuses E/S et un boîtier métal pour des déploiements industriels ou critiques.

Principales caractéristiques

• Écran 17" (1280 x 1024), 350 nits
• Processeurs Intel® Core™ i3 / i5 / i7 (9e génération, Coffee Lake Refresh)
• Stockage flexible : M.2 NVMe/SATA + 2.5" HDD/SSD, support RAID 0/1
• Multiples E/S : 4 x USB 3.2 Gen1, 2 x Gigabit LAN, 2 x ports série
• Sorties vidéo : DP1.2 (4096 x 2304 @60Hz), HDMI1.4 (option)
• Entrée d'alimentation 12V DC verrouillable

Options d'affichage

• Écran tactile résistif (option)
• Verre de protection sans fonction tactile (option)

Design et montage
Boîtier métal avec options de montage arrière et VESA pour installation flexible. Dimensions 394 x 332 x 74 mm et poids 6,3 kg pour intégration en armoire de contrôle ou tableau opérateur.

Alimentation et refroidissement
Conception basse consommation avec refroidissement par ventilateur. Entrée d'alimentation 1 x 12V DC via connecteur Din4 verrouillable ; adaptateur typique 12V 120W.

Certifications
CE, FCC

Caractéristiques / spécifications techniques

• Modèle : R17IF7T-CHM1 — Marque : Winmate
• Affichage : 17.0 pouces ; Résolution : 1280 x 1024 ; Luminosité : 350 nits ; Contraste : 1000:1 ; Angles de vue : 85/85/80/80 ; Zone active : 337.920 x 270.336 mm
• Touch / Glass : Écran résistif (option) ; Verre de protection (option)
• Processeurs : Intel Core i7-9700TE (1,8GHz jusqu’à 3,8GHz) par défaut ; i5-9500TE / i3-9100TE en option
• Chipset : Intel® Q370
• Mémoire : 2 x SO-DIMM non-ECC, jusqu'à 64 Go (32 Go par emplacement)
• Stockage : SSD 128GB par défaut ; options 256/512GB/1TB/2TB ; 2 x SATA III pour 2.5" ; 1 x M.2 2280/2242 M-Key (NVMe/SATA)
• Réseau : 2 x Intel® Gigabit LAN (RJ45)
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 10 IoT Enterprise 64-bit (option) ; Linux Ubuntu 20.04 (option)
• Sans fil : Slot M.2 2230 E-Key pour WLAN (option) ; Bluetooth en option
• USB : 4 x USB 3.2 Gen1 Type-A
• Ports série : 1 x RS232/422/485 (par défaut RS232), 1 x RS232
• Vidéo : 1 x DP1.2 (par défaut) ; 1 x HDMI 1.4 (option)
• Audio : Mic in x1 ; Line out x1 ; Haut-parleurs x2
• Extension : 1 x M.2 2280/2242 M-Key ; 1 x M.2 2230 E-Key ; 1 x PCIe 3.0 x16
• Indicateurs & commandes : LED Power, LED Storage, bouton réglage luminosité, bouton Power, bouton Reset
• Mécanique : 394 x 332 x 74 mm ; Poids : 6,3 kg ; Boîtier : métal ; Montage : VESA / arrière
• Environnement : Humidité fonctionnement 10%–90% RH non-condensante ; Température fonctionnement 0°C–50°C ; Stockage -10°C–60°C
• Alimentation : 1 x 12V DC (Din4 verrouillable) ; Adaptateur : 12V 120W
• Accessoires : Adaptateur 100~240V AC→DC, cordon d'alimentation, vis VESA
