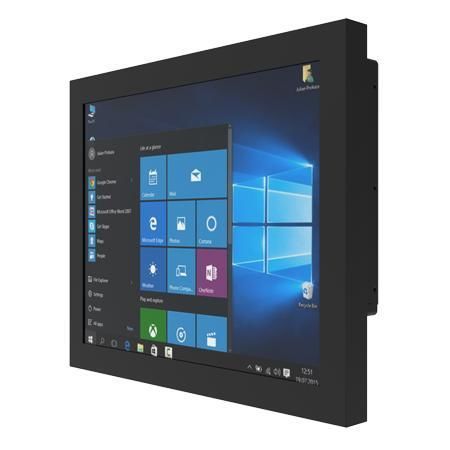

Panel PC à écran tactile résistif R17IT7T-CHM1

17"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

Résumé
Le Winmate R17IT7T-CHM1 est un Panel PC châssis 17,0" équipé d'un processeur Intel® Core™ i5 (Tiger Lake), conçu pour le contrôle de machines, l'automatisation d'usine et les IHM opérateur. Il s'adresse aux acheteurs industriels, OEM et intégrateurs système recherchant une plateforme à long cycle de vie et une exploitation fiable sur site. La solution propose une faible consommation, des options de surface et de montage flexibles.

Principales caractéristiques

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (sans vPro) ou i5-1145G7E (avec vPro)
• Résolution 1280 × 1024, 350 nits, contraste 1000:1
• Support multi-affichage : DP1.4 / HDMI 2.0 / LVDS / eDP
• Multiples E/S : 2 ports série, 4 × USB 3.2 Gen1 Type-A, LAN Gigabit + 2.5 Gigabit
• Alimentation 12V DC (Din4), boîtier métallique, montage VESA et arrière

Points forts produit
Surface frontale flexible : disponible avec écran résistif ou verre de protection sans fonction tactile selon les besoins d'exploitation et de protection en atelier.
Conception thermique et énergétique : plateforme Tiger Lake optimisée en consommation, avec option sans ventilateur pour fonctionnement continu.
Options d'installation : supports de montage arrière et VESA pour intégration en armoire, panneau ou machine.

Certifications
CE, FCC

Affichage

• Taille : 17.0 inches
• Touch / Glass : écran résistif (option) ; verre de protection sans tactile (option)
• Résolution : 1280 × 1024
• Luminance : 350 nits
• Contraste : 1000:1
• Angles de vue : 85 / 85 / 80 / 80
• Zone active : 337.920 × 270.336 mm

Système

• Processeur : Intel Core i5-1135G7 2.4GHz (jusqu'à 4.2GHz)
• Mémoire : 2 × non-ECC SO-DIMM, jusqu'à 64GB (32GB par DIMM)
• Stockage : 128GB SSD par défaut ; options 256GB / 512GB / 1TB / 2TB / 4TB ; 1 × SATA III pour SSD/HDD 2.5" (optionnel)
• Ethernet : 1 × Gigabit RJ45 + 1 × 2.5 Gigabit RJ45 (contrôleurs Intel)
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise (64-bit) / Windows 11 Pro / Linux Ubuntu 22.04 (optionnel ; Ubuntu ne prend pas en charge Wake on Touch)
• Sans fil : WLAN / Bluetooth via M.2 2230 E-Key (optionnel)

Mécanique

• Dimensions : 394 × 332 × 74 mm
• Poids : 6.3 kg
• Montage : VESA et montage arrière
• Boîtier : métal
• Refroidissement : conception sans ventilateur (option)

Environnement

• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

E/S

• USB : 4 × USB 3.2 Gen2x1 Type-A
• Série : 1 × RS232/422/485 (par défaut RS232) + 1 × RS232
• LAN : 1 × Gigabit + 1 × 2.5 Gigabit
• Vidéo : 1 × DP1.4 (par défaut) ; 1 × HDMI 2.0 (optionnel)
• Audio : Mic in ; Line out
• Extensions : 1 × M.2 2280 M-Key (NVMe) ; 1 × M.2 2230 E-Key (Wi‑Fi) ; 1 × PCIe 4.0 x16 (signal x4)
• Indicateurs : LED alimentation ; LED stockage
• Réglage luminosité : bouton de réglage
• Entrée d'alimentation : 1 × 12V DC (Din4)

Contrôle

• Boutons : 1 × Power ; 1 × Reset

Accessoires

• Adaptateur 100~240V AC vers 12V DC ; Cordon d'alimentation ; Vis VESA

Alimentation

• Puissance : 12V DC
• Adaptateur : 12V 120W (exemple)

Caractéristiques techniques

• Modèle : R17IT7T-CHM1
• Marque : Winmate
• Affichage : 17.0" / 1280 × 1024
• Processeur : Intel® Core™ i5-1135G7 / i5-1145G7E (Tiger Lake UP3)
• Mémoire : 2 × SO-DIMM jusqu'à 64GB
• Stockage : 128GB SSD par défaut ; options jusqu'à 4TB ; SATA III 2.5" optionnel
• Connectivité : DP1.4 (par défaut), HDMI 2.0 (optionnel), 4 × USB3.2, RS232/422/485
• Alimentation : 12V DC (Din4), adaptateur 12V 120W
• Montage : VESA / arrière
• Boîtier : métal, design fanless
• Certification : CE, FCC
