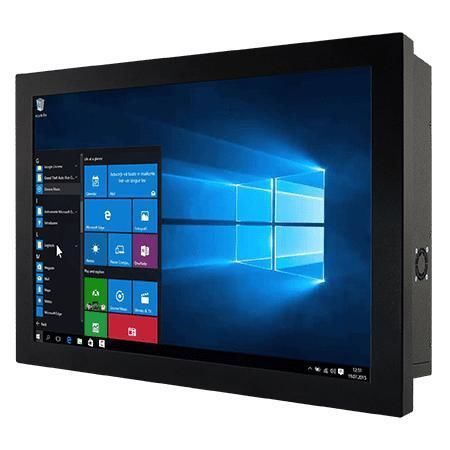

Panel PC à écran tactile résistif W18IF7T-CHA2

TFT LCD18.5"Intel® Core™ i7-9700TE

Résumé
Winmate W18IF7T-CHA2 est un PC Panel châssis 18,5" conçu pour le contrôle de machines, l'automatisation industrielle et les IHM opérateur. Équipé de processeurs Intel® 9e génération Core™ i3/i5/i7 (Coffee Lake Refresh), il propose des options de stockage flexibles, de multiples E/S industrielles, une alimentation 12 V CC et plusieurs modes de montage.

Principales caractéristiques

• Écran 18,5" TFT LCD, 1366×768, 450 nits
• Processeurs Intel® 9e génération Core™ i3 / i5 / i7
• Stockage flexible : M.2 NVMe/SATA, 2 x SATA III pour SSD/HDD 2,5"; options SSD
• Multiples E/S : 2 ports série, 4 x USB 3.2 Gen1 (Type‑A), 2 x Giga LAN
• Alimentation 12 V CC (connecteur Din4 verrouillable) et adaptateur 12V 120W
• Montage arrière et VESA pour intégration en armoire ou tableau

Points forts

• Options de surface : écran tactile résistif ou verre de protection (sans tactile) selon l'environnement opérateur
• Conception industrielle : boîtier métal, refroidissement par ventilateur et TPM 2.0 pour la sécurité
• Extensions : M.2 2280/2242 M‑Key (NVMe/SATA), M.2 2230 E‑Key (Wi‑Fi), PCIe 3.0 x16 en option

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : W18IF7T-CHA2
• Affichage — Taille : 18.5"; Résolution : 1366×768; Luminosité : 450 nits; Contraste : 1000:1; Zone active : 409.8×230.4 mm; Tactile/Verre : résistif (option) / verre de protection (option)
• Processeur — Par défaut : Intel® Core™ i7-9700TE 1.8 GHz (jusqu'à 3.8 GHz); Options : i5-9500TE, i3-9100TE
• Chipset — Intel® Q370
• Mémoire — 2 x SO‑DIMM non‑ECC, jusqu'à 64 GB
• Stockage — SSD 128 GB par défaut; options 256/512 GB / 1 TB / 2 TB; M.2 2280 M‑Key (NVMe/SATA); 2 x SATA III pour 2.5" SSD/HDD, RAID 0/1 optionnel
• Réseau — 2 x Intel® Gigabit Ethernet (RJ45)
• Sécurité — TPM 2.0
• Système — Windows 10 IoT Enterprise (64‑bit) ou Linux Ubuntu en option
• Sans fil — WLAN/Bluetooth optionnels via M.2 2230 E‑Key
• Mécanique — Dimensions : 470×293×70 mm; Poids : ~6,6 kg; Boîtier : métal; Refroidissement : ventilateur; Montage : VESA
• Environnement — Humidité : 10%–90% RH non condensant; Température fonctionnement : 0°C–50°C; Stockage : -10°C–60°C
• E/S — 4 x USB 3.2 Gen1 Type‑A; Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232; LAN : 2 x RJ45; Vidéo : 1 x DP1.2 (par défaut), 1 x HDMI 1.4 (option); Audio : Mic‑in, Line‑out, 2 x haut‑parleurs
• Indicateurs & commandes — LED alimentation et stockage; bouton Power et Reset; réglage de luminosité (knob)
• Alimentation & accessoires — Entrée : 1 x 12 V DC Din4 verrouillable; Adaptateur : 12V 120W; Accessoires : adaptateur AC, cordon d'alimentation, vis VESA, CD pilote & manuel
