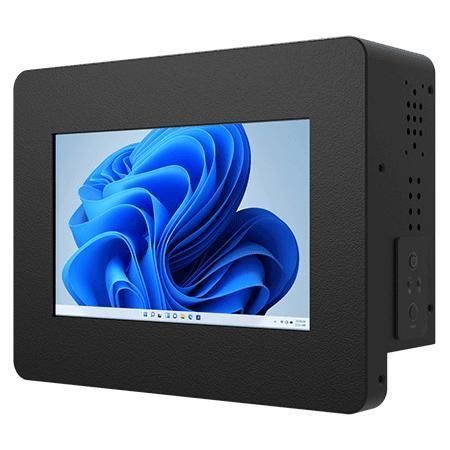

Panel PC à écran tactile résistif W07IAN3S-CHT1

TFT LCD7"Intel® Processor N100

Présentation
Le Winmate W07IAN3S-CHT1 est un Panel PC châssis 7.0″ conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il prend en charge les processeurs Intel® Twin Lake (N100 par défaut, N150 en option) et une connectique industrielle pour une intégration système stable et un traitement temps réel.

Principales caractéristiques

• Écran 7.0″ TFT SVGA (1024 x 600), 320 nits
• Processeurs Intel® Twin Lake (N100 par défaut, N150 en option)
• 1 x SO-DIMM DDR5-4800, jusqu'à 16 Go
• 2 x Ethernet Intel® 2.5 Gigabit
• Connectique : HDMI (option), 1 x USB 3.2 Gen2 Type-C (DP Alt), 2 x USB 3.2 Gen1 Type-A, 4 x USB 2.0, 4 x COM
• Boîtier métal, conception sans ventilateur, montage VESA

Points forts produit

• IHM compacte : affichage SVGA et graphismes UHD intégrés pour une lisibilité adaptée aux tableaux de commande compacts.
• Extensions flexibles : emplacement M.2 2230 E-Key pour Wi‑Fi, SATA III pour disque 2.5" (si NVMe absent) et ports série pour équipements legacy.
• Connectivité industrielle : double 2.5GbE et nombreux ports USB/COM pour une intégration facilitée avec PLC, capteurs et réseaux d'usine.

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : W07IAN3S-CHT1
• Écran : 7.0″ SVGA (1024 x 600), 320 nits, contraste 1000:1, angles de vue 75/75/75/70, zone active 153.6 x 90 mm
• Tactile : écran résistif (option) ou verre de protection (option)
• Processeur : Intel® N100 (par défaut) ; Intel® N150 (optionnel)
• Mémoire : 4 Go par défaut ; options 8 Go, 16 Go ; 1 x SO-DIMM DDR5-4800, max. 16 Go
• Stockage : 128 Go SSD par défaut ; options jusqu'à 4 To ; 1 x SATA III pour SSD/HDD 2.5" (si NVMe absent)
• Réseau : 2 x Intel® 2.5 Gigabit Ethernet (RJ45)
• Sécurité : TPM 2.0
• Systèmes (option) : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 24.04
• I/O : 1 x HDMI 2.0b (option), 1 x USB 3.2 Gen2 Type-C (DP Alt), 2 x USB 3.2 Gen1 Type-A, 4 x USB 2.0, 4 x COM
• Audio : 2 x haut‑parleurs
• Extension : 1 x M.2 2230 E-Key (Wi‑Fi)
• Indicateurs : LED alimentation, LED stockage
• Alimentation : 1 x entrée 12V DC (jack 2.5φ) ; adaptateur 12V 50W
• Dimensions / Poids : 210 x 160 x 65 mm / 1,5 kg
• Montage : VESA
• Boîtier : métal, design sans ventilateur
• Température fonctionnement : 0°C à 50°C ; humidité 10%–90% RH non condensante
