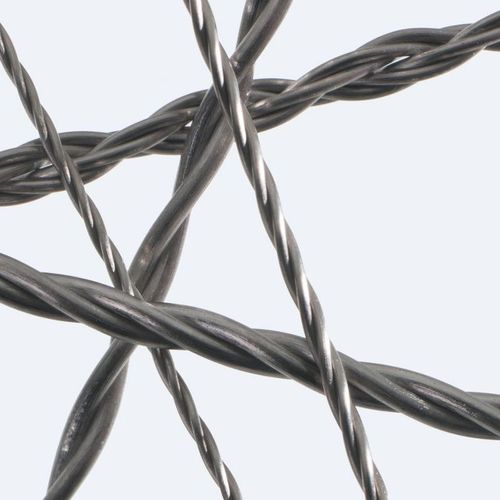

Filament d'évaporation pour l'évaporation thermique 11793609

Résumé
L’évaporation thermique (évaporation par résistance) est une méthode de revêtement faisant partie des procédés PVD (Physical Vapour Deposition). Le matériau de la dernière couche est chauffé dans une chambre sous vide jusqu’à évaporation; la vapeur se condense sur le substrat pour former la couche souhaitée. En tant que résistances chauffantes, nos bobines d’évaporation ont un point de fusion très élevé et permettent de chauffer tous les matériaux aux températures les plus élevées.

Vos bénéfices en bref

• Résistance à la corrosion élevée
• Le matériau extrêmement pur empêche toute contamination du substrat
• Stabilité dimensionnelle élevée

Matériaux disponibles

• WVM (tungstène à grains stabilisés pour la métallisation sous vide), spécialement pour l’évaporation de l’aluminium
• Tantale
• Molybdène
• Molybdène-lanthane (ML) pour une durée de service particulièrement longue

Informations sur les dimensions standard
Dimensions standard disponibles en stock (exemples et choix standard). Possibilité de fabrication sur mesure selon besoins spécifiques.
Numéro d’article | Désignation du filament | Diamètre [mm] | Nombre de brins | Longueur L [mm] | Diamètre FD [mm] | Longueur du filament FL [mm] | Écart filament P [mm]
11793590 | SS05S3-100 | 0,5 | 3 | 100 |   |   |
11793591 | SS08S3-100 | 0,8 | 3 | 100 |   |   |
11793597 | SU05S3-100-1554P01 | 0,5 | 3 | 100 | 14,5 | 54 | 1,0
11793594 | SU08S3-100-1554P01 | 0,8 | 3 | 100 | 14,5 | 54 | 1,0
11793599 | SV08S3-100-1513P01 | 0,8 | 3 | 100 | 15,2 | 13 | 1,0
11793600 | SV10S3-100-1914P01 | 1,0 | 3 | 100 | 19,5 | 14 | 1,0
11793601 | SV05S3-100-1513P01 | 0,5 | 3 | 100 | 15,2 | 13 | 1,0
11738657 | SH08S3-100-0644P04 | 0,8 | 3 | 100 | 6,4 | 44 | 4,0
11738666 | SH08S3-100-0548P05 | 0,8 | 3 | 100 | 4,8 | 47,7 | 5,3
11738671 | SH08S3-100-0648P08 | 0,8 | 3 | 100 | 6,4 | 48 | 8,0
11780142 | SH05S3-100-0550P06 | 0,5 | 3 | 100 | 5,0 | 50 | 5,5
11740567 | SH10S3-100-0750P08 | 1,0 | 3 | 100 | 6,5 | 50 | 8,3
11502785 | SH10S3-100-0744P04 | 1,0 | 3 | 100 | 6,5 | 44 | 4,0
11738674 | SB06S3-100-1114P02 | 0,6 | 3 | 100 | 10,5 | 14 | 2,1
11738679 | SB10S1-080-1110P02 | 1,0 | 1 | 80 | 11,3 | 10 | 1,8
11780144 | SB10S1-100-1110P02 | 1,0 | 1 | 100 | 11,3 | 10 | 1,8
11793603 | SB05S3-100-1114P02 | 0,5 | 3 | 100 | 10,6 | 13,5 | 1,8
11793605 | SB08S3-100-2329P04 | 0,8 | 3 | 100 | 23,1 | 29 | 3,67
11793606 | SB08S3-100-1623P03 | 0,8 | 3 | 100 | 16,2 | 23,3 | 3,07
11793608 | SB06S3-130-1114P02 | 0,6 | 3 | 130 | 10,5 | 14 | 2,1
11793609 | SB08S3-100-1114P02 | 0,8 | 3 | 100 | 10,6 | 13,5 | 1,7
11793611 | SB08S1-100-1114P02 | 0,8 | 1 | 100 | 10,6 | 13,5 | 1,8

Numéros d’article
Le numéro d’article permet d’identifier rapidement le type de bobine et ses dimensions; le numéro référencé ci‑dessus correspond aux variantes standard en stock.

Caractéristiques / spécifications techniques

• Fonction : bobines d’évaporation (résistances chauffantes) pour procédés PVD (évaporation thermique / par résistance)
• Matériaux : WVM (tungstène stabilisé), tungstène, molybdène, tantale, molybdène‑lanthane (ML)
• Propriétés : point de fusion très élevé — utilisation à très hautes températures ; excellente résistance à la corrosion ; matériau extrêmement pur limitant la contamination du substrat ; stabilité dimensionnelle élevée
• Dimensions standard : diamètres typiques 0,5 mm à 1,0 mm ; longueur standard L souvent 100 mm ; variantes FD, FL et espacement P selon tableau
• Configurations : nombre de brins 1 ou 3
• Produits sur stock : plusieurs références standard (voir tableau) ; fabrication sur mesure possible
• Applications : métallisation sous vide, revêtements PVD
