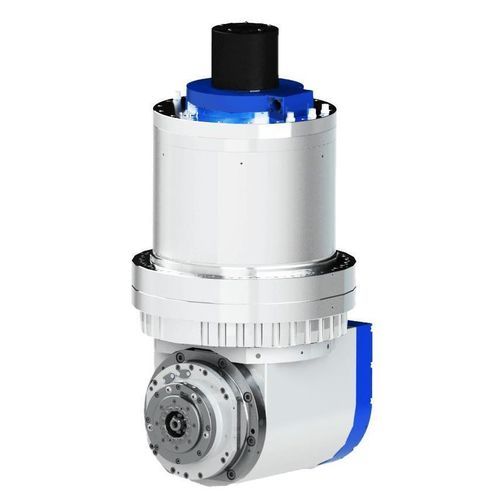

Tête de fraisage 2 axes DBDB-335-100-810-A26W-A1

continuepour fraisage lourdà montage sur bride

Présentation
Conçue pour l'usinage intensif sur centres 5 axes et machines multi-axes, la DBDB-335-100-810-A26W-A1 délivre un couple continu de l'axe rotatif de 810 N·m (1 150 N·m en pic) et intègre une broche motorisée HSK-T63 fournissant 80 N·m en continu et 37 kW de puissance continue pour l'usinage à basse vitesse et forte charge. La broche peut atteindre 12 000 tr/min et assure une forte force de serrage pour la tenue d'outil.

Points clés

• Usage principal : usinage lourd et usinage à fort couple sur axe rotatif.
• Axe rotatif : couple nominal 810 N·m ; couple max 1 150 N·m ; vitesse nominale 100 tr/min.
• Broche intégrée HSK-T63 : 37 kW (S1), couple continu 80 N·m, max 12 000 tr/min, vitesse nominale 4 410 tr/min.
• Couple de serrage du frein ≥ 2 800 N·m (0,55 MPa).
• Rigidité : axiale > 170 N/μm en extrémité d'arbre ; radiale > 300 N/μm.
• Encodeur : 27 bits (FANUC), signal Sin/Cos 1 Vpp ; précision de positionnement ±7,5 arcsec (±15) ; répétabilité ±2 arcsec.
• Refroidissement : eau pour axe et broche ; poids ≈353 kg.

Fiche technique (résumé)
Tête 2 axes : DBDB-335-100-810-A26W-A1 ; bride φ335 mm ; tension nominale tête 220 V ; couple nominal axe rotatif 810 N·m ; couple max 1 150 N·m ; vitesse nominale axe 100 tr/min ; couple de serrage du frein ≥ 2 800 N·m (0,55 MPa) ; encodeur 27 bits (FANUC) ; précision de positionnement ±7,5 arcsec (±15) ; répétabilité ±2 arcsec ; refroidissement eau ; poids ≈353 kg.

Paramètres de la broche électrique
Vitesse nominale 4 410 tr/min ; vitesse max 12 000 tr/min ; tension nominale 380 V ; fréquence nominale 204 Hz ; fréquence max 800 Hz ; puissance de sortie continue 37 kW (S1) ; couple de sortie continu 80 N·m ; courant d'entrée continu 75 A ; courant max 124 A ; refroidissement eau ; interface outil HSK-T63 ; force de brochage 20 000–28 000 N ; déchargement outil hydraulique ; signal encodeur Sin/Cos 1 Vpp ; diamètre de montage broche φ210h5 ; faux-rond alésage conique 0,001 mm ; faux-rond surface d'extrémité 0,001 mm.

Applications & cas d'utilisation

• Usinage lourd et opérations à fort couple sur centres 5 axes et machines multi-axes.
• Fraisage grossier et finition à basse vitesse et forte puissance nécessitant une forte tenue d'axe et un serrage élevé.
• Adaptée aux secteurs aérospatial, automobile, moule et outillage et autres industries demandant des axes rotatifs à fort couple associés à une broche HSK-T63 puissante.

Caractéristiques / spécifications techniques

• Modèle : DBDB-335-100-810-A26W-A1
• Série : DBDB-335
• Couple nominal axe rotatif : 810 N·m
• Couple maximal axe rotatif : 1 150 N·m
• Vitesse nominale axe : 100 tr/min
• Couple de serrage du frein (0,55 MPa) : ≥ 2 800 N·m
• Encodeur : 27 bits (FANUC)
• Précision de positionnement : ±7,5 arcsec (±15)
• Précision répétée : ±2 arcsec
• Rigidité axiale en extrémité : > 170 N/μm
• Rigidité radiale : > 300 N/μm
• Broche : 37 kW continu, 80 N·m continu
• Vitesse broche : 4 410 tr/min (nominal), 12 000 tr/min (max)
• Tension broche : 380 V ; fréquence 204 Hz (max 800 Hz)
• Courant continu broche : 75 A ; courant max 124 A
• Interface outil : HSK-T63
• Force de brochage : 20 000–28 000 N
• Déchargement outil : hydraulique
• Diamètre de montage broche : φ210h5
• Faux-rond (alésage conique / surface) : 0,001 mm / 0,001 mm
• Refroidissement : eau (tête et broche)
• Poids approximatif : 353 kg
