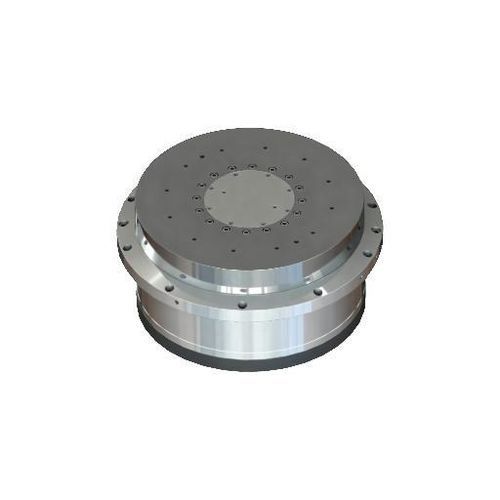

Table rotative entraînée par moteur DZDV-500-700-112.5-400-A26-A

verticalepour l'usinage de matériaux

Description
Conçue pour réduire les temps de rotation et d'indexation, la table rotative DZDV-500-700-112.5-400-A26-A atteint un pic de 1 400 tr/min tout en conservant un couple de pointe de 800 Nm et une capacité nominale de 200 kg. Le refroidissement par eau et l'encodeur BiSS-C 26 bits assurent un retour d'information précis et un fonctionnement contrôlé à haute vitesse.

FICHE TECHNIQUE
DZDV-500-700-112.5-400-A26-A
Vitesse nominale : 700 rpm
Vitesse maximale : 1400 rpm
Couple nominal : 400 Nm
Couple pic : 800 Nm
Courant nominal : 55 A
Courant max. : 110 A
Nombre de pôles moteur : 78
Tension nominale : 380 V
Faux-rond face d'extrémité : ≤0.02 mm
Faux-rond radial : ≤0.03 mm
Précision de positionnement : ±10"
Pression d'air frein : 0.47–0.55 MPa
Méthode de refroidissement : Refroidissement par eau
Couple de serrage frein (gonflage) : ≥1400 Nm
Encodeur : 26 bits BiSS-C
Capacité de charge : ≤200 kg
Poids net : 350 kg

DIMENSIONS
Schémas de cotes disponibles sur demande.

Caractéristiques / spécifications techniques

• Série : DZDV-500
• Couple nominal / pic : 400 Nm / 800 Nm
• Vitesse nominale / maximale : 700 rpm / 1400 rpm
• Capacité de charge : ≤200 kg
• Refroidissement : Refroidissement par eau
• Encodeur : 26 bits BiSS-C
• Électrique : 380 V; 55 A nominal, 110 A max
• Précision : Positionnement ±10"; faux-rond face ≤0.02 mm; faux-rond radial ≤0.03 mm
• Frein : Pression 0.47–0.55 MPa; couple de serrage ≥1400 Nm
• Poids net : 350 kg
