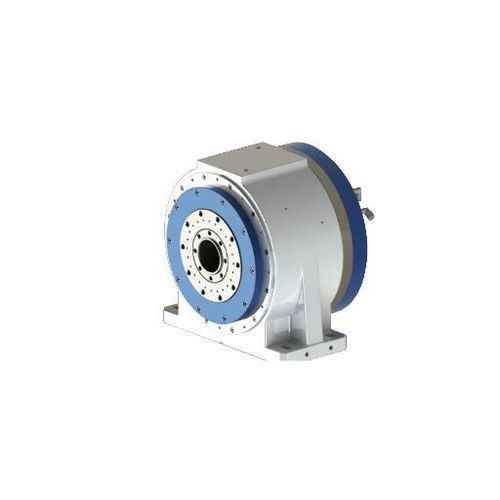

Table rotative électrique DZDH-255-200-180-300-A26-A

horizontaleIP67à moteur couple

Présentation
La configuration DZDH-255 privilégie le soutien des dispositifs de bridage et un couple soutenu. Une table Ø260 mm, un couple nominal de 300 Nm, un couple de pointe de 600 Nm et une capacité avec contre-pointe jusqu'à 150 kg conviennent aux systèmes de bridage volumineux et aux opérations d'indexage exigeantes.

Données clés

• Diamètre de la face : Ø260 mm
• Charge utile : 100 kg (150 kg avec contre-pointe)
• Couple nominal : 300 Nm ; Couple maximal : 600 Nm

Fiche technique (tableau)
Modèle : DZDH-255-200-180-300-A26-A
Vitesse nominale : 200 rpm
Vitesse max. : 200 rpm
Couple nominal : 300 Nm
Couple max. : 600 Nm
Courant nominal : 18 A
Courant max. : 36 A
Nombre de pôles moteur : 48
Tension nominale : 220 V
Couple de serrage : 500 Nm
Pression d'air de serrage : 0,5–0,6 MPa
Précision de positionnement : Grating ±10 s ; Time grating ±3 s
Précision répétée bidirectionnelle : Grating ±2 s ; Time grating ±1 s
Indice de protection : IP67
Options d'encodeur : Mitsubishi, Fanuc, Siemens, BiSS-C (optionnel)
Charge admissible : 100 kg (150 kg avec contre-pointe)
Inertie admissible de la pièce : 3 kg·m²
Charge de moment admissible : 1000 Nm

Applications et remarques
Conçue pour intégration sur machines CNC et dispositifs de bridage importants demandant un couple soutenu, une assistance par contre-pointe et une protection IP67. Adaptée aux opérations d'indexage de précision et à l'usinage rotatif lourd.

Caractéristiques / spécifications techniques

• Modèle : DZDH-255-200-180-300-A26-A
• Diamètre de la face : Ø260 mm
• Vitesse nominale / max : 200 rpm / 200 rpm
• Couple nominal : 300 Nm ; Couple de pointe : 600 Nm
• Courant nominal / max : 18 A / 36 A
• Nombre de pôles : 48
• Tension nominale : 220 V
• Couple de serrage : 500 Nm (pression 0,5–0,6 MPa)
• Précision de positionnement : Grating ±10 s ; Répétabilité ±2 s
• Indice de protection : IP67
• Encodeurs : Mitsubishi, Fanuc, Siemens, BiSS-C (optionnel)
• Charge admissible : 100 kg (150 kg avec contre-pointe)
• Inertie admissible : 3 kg·m²
• Moment admissible : 1000 Nm
