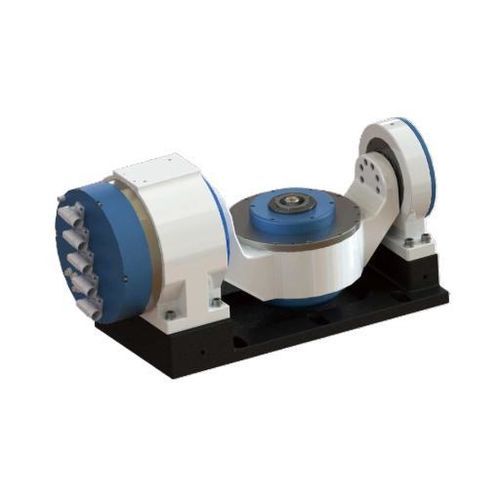

Module rotatif pour robots DZDC-125-250/250-157/50-A26-A/A

Module rotatif pour robots - DZDC-125-250/250-157/50-A26-A/A - Guangzhou Haozhi Industrial Co., Ltd - image - 2

Ajouter à mes favoris

Ajouter au comparateur

Plus d'informations sur le site de Guangzhou Haozhi Industrial Co., Ltd

Description

Présentation
La tête rotative à berceau DZDC-125 utilise une structure en berceau pour permettre une inclinaison contrôlée et un positionnement rotatif continu. Le refroidissement huile deux axes, l'encodeur BiSS-C 26 bits et les capacités de charge verticales/horizontales facilitent l'intégration aux rectifieuses d'outils et aux centres d'usinage.

Caractéristiques principales

Structure berceau pour inclinaison contrôlée et positionnement rotatif continu
Refroidissement par huile à deux axes pour stabilité thermique
Encodeur BiSS-C 26 bits pour positionnement haute résolution
Capacité de charge des pièces : vertical 20 kg / horizontal 30 kg
Couple de serrage élevé et force de traction importante pour une tenue d'outil sécurisée

Données techniques
Modèle : DZDC-125-250/250-157/50-A26-A/A
Couple nominal (inclinaison / rotation) : 157.5 Nm / 53.3 Nm
Couple maximal (inclinaison / rotation) : 273 Nm / 88.75 Nm
Courant nominal (inclinaison / rotation) : 4.6 A / 1.3 A
Courant maximal (inclinaison / rotation) : 12 A / 3.25 A
Vitesse nominale (inclinaison / rotation) : 200 rpm / 250 rpm
Vitesse maximale (deux axes) : 250 rpm
Tension pilote : 380 V (deux axes)
Puissance nominale S1 (inclinaison / rotation) : 2.2 kW / 0.65 kW
Puissance nominale S6 (inclinaison / rotation) : 3.29 kW / 0.975 kW
Couple de serrage : ≥235 Nm (axe d'inclinaison)
Pression d'air de serrage : 0.5–0.6 MPa
Type d'encodeur : BiSS-C 26 bits (deux axes)
Angle de rotation : ±130° (axe d'inclinaison) / n'importe quel angle (axe rotatif)
Méthode de refroidissement : refroidissement par huile (deux axes)
Précision de positionnement : ±10(20) arcsec (deux axes)
Répétabilité : ±2(4) arcsec (deux axes)
Saut face d'extrémité trou conique : ≤0.001 mm (axe d'inclinaison)
Pression d'air de déchargement outil : 0.6–0.65 MPa
Parallélisme axe C : ≤0.005 mm
Saut radial (tige standard) : proximal ≤0.002 mm, distal ≤0.005 mm
Force de traction : ≥4000 N
Pression du rideau d'air : ≥0.2 MPa
Capacité de charge pièce : vertical 20 kg / horizontal 30 kg
Poids total : 171 kg

Applications
Intégration aux rectifieuses d'outils, centres d'usinage CNC et cellules d'automatisation nécessitant inclinaison contrôlée et positionnement rotatif continu.
