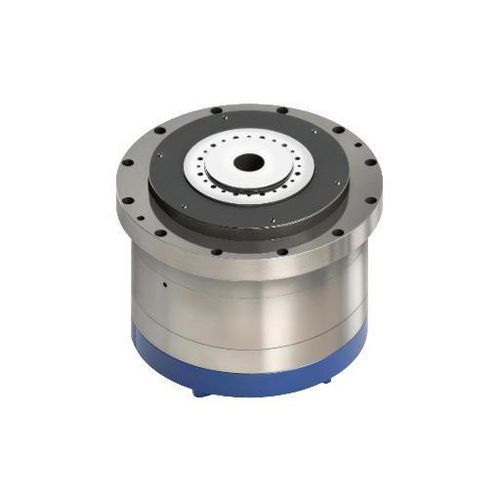

Table rotative entraînée par moteur DZDV-160-200-62-35-A26-A1
verticalepour l'usinage de matériauxcompacte

Table rotative entraînée par moteur - DZDV-160-200-62-35-A26-A1 - Guangzhou Haozhi Industrial Co., Ltd - verticale / pour l'usinage de matériaux / compacte

Ajouter à mes favoris

Ajouter au comparateur

Plus d'informations sur le site de Guangzhou Haozhi Industrial Co., Ltd

Caractéristiques

Actionnement: entraînée par moteur
Configuration: verticale
Applications: pour l'usinage de matériaux
Autres caractéristiques: compacte, à entraînement direct, à 4 axes

Description

Présentation
La configuration A1 est conçue pour des implantations de machines compactes. L'unité rotative pèse 40 kg et supporte une charge utile jusqu'à 35 kg. Elle fournit une vitesse nominale de 240 tr/min, un codeur 26 bits BiSS‑C, une protection IP66 et une répétabilité bidirectionnelle spécifiée à ±1 arcsec.

Données techniques (tableau)
DZDV-160-200-62-35-A26-A1
Vitesse nominale : 240 tr/min
Vitesse maximale : 240 tr/min
Couple nominal : 30 Nm
Couple maximal : 75 Nm
Courant nominal : 2.8 A
Courant maximal : 7.0 A
Nombre de pôles moteur : 22
Tension nominale : 220 V
Couple de serrage : ≥235 Nm
Pression d'air de serrage : 0.47–0.55 MPa
Précision de positionnement : ±3 arcsec
Répétabilité bidirectionnelle : ±1 arcsec
Indice de protection : IP66
Encodeur : 26 bit (protocole BiSS‑C)
Charge admissible : 35 kg
Niveau de bruit : ≤68 dB
Poids net : 40 kg

Applications

Indexage CNC compact et configurations 4‑axes nécessitant une table rotative étanche et de haute précision avec retour d'information en boucle fermée.

Caractéristiques techniques

Modèle : DZDV-160-200-62-35-A26-A1
Configuration : A1 pour implantations machines compactes
Poids de l'unité rotative : 40 kg
Charge utile admissible : 35 kg
Vitesse nominale / maximale : 240 tr/min
Couple nominal / max : 30 Nm / 75 Nm
Courant nominal / max : 2.8 A / 7.0 A
Nombre de pôles : 22
Tension nominale : 220 V
Couple de serrage : ≥235 Nm
Pression d'air de serrage : 0.47–0.55 MPa
Précision de positionnement : ±3 arcsec
Répétabilité bidirectionnelle : ±1 arcsec
Indice de protection : IP66
Encodeur : 26 bit (protocole BiSS‑C)
Niveau de bruit : ≤68 dB
Poids net : 40 kg
