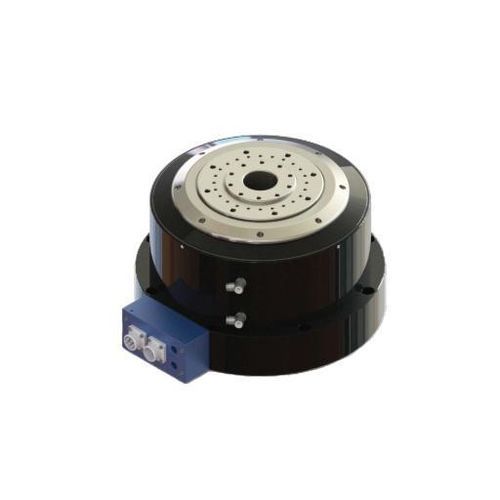

Table rotative entraînée par moteur DZDV-320-200-225-300-A26

horizontalepour rectificationà entraînement direct

Présentation
La base fermée intègre le corps rotatif et les connexions externes dans un boîtier surélevé tout en conservant le couple nominal de 300 Nm et la charge admissible de 200 kg de la série DZDV-320. Le produit offre une table rotative 200 kg avec couple de pointe 600 Nm, serrage optionnel 235 Nm, protection IP67 et retour BiSS-C, destiné aux affûteuses à entraînement direct et aux applications de positionnement de précision.

Fiche technique (table)
DZDV-320-200-225-300-A26
Vitesse nominale : 200 rpm
Vitesse maximale : 200 rpm
Couple nominal : 300 Nm
Couple pic (Max.torque) : 600 Nm
Courant nominal : 18 A
Courant maximal : 36 A
Nombre de pôles moteur : 48
Tension nominale : 220 V
Couple de serrage (option) : 235 Nm
Pression d'air du serrage : 0,5–0,6 MPa
Précision de positionnement (gravure) : ±10 s
Précision de positionnement (temps) : ±3 s
Répétabilité bidirectionnelle (gravure) : ±2 s
Répétabilité bidirectionnelle (temps) : ±1 s
Indice de protection : IP67
Type d'encodeur : BiSS-C
Charge admissible : 200 kg
Inertie admissible de la pièce : 3 kg·m²
Moment admissible : 1000 Nm

Applications

• Intégration sur affûteuses à entraînement direct nécessitant une gestion fermée des connexions.
• Opérations de positionnement de précision et serrage vertical à forte charge.
• Tables d'outils et cellules automatisées demandant une protection IP67.

Caractéristiques / spécifications techniques

• Modèle : DZDV-320-200-225-300-A26 (base fermée)
• Vitesse nominale/maximale : 200 rpm
• Couple nominal : 300 Nm ; Couple pic : 600 Nm
• Courant nominal/maximal : 18 A / 36 A
• Nombre de pôles : 48
• Tension nominale : 220 V
• Serrage optionnel : 235 Nm (pression 0,5–0,6 MPa)
• Précision et répétabilité exprimées en secondes (voir tableau)
• Indice de protection : IP67
• Encodeur : BiSS-C
• Charge admissible : 200 kg ; Inertie : 3 kg·m² ; Moment admissible : 1000 Nm
