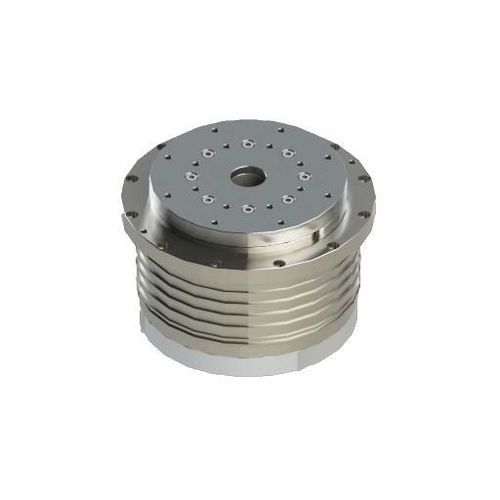

Table rotative entraînée par moteur DZDV-320-200-60.5-300-A26

horizontalepour rectificationcompacte

Résumé
Cette configuration intègre un couple crête de 600 Nm et une charge admissible de 200 kg dans un boîtier cylindrique compact. L'unité accepte une inertie de pièce jusqu'à 3 kg·m² et un moment admissible de 1 000 Nm, permettant des fixations importantes sans socle externe élevé. Serrage pneumatique optionnel et retour BiSS‑C disponibles.

Fiche technique
DZDV-320-200-60.5-300-A26
Vitesse nominale : 200 rpm
Vitesse max. : 200 rpm
Couple nominal : 300 Nm
Couple max. : 600 Nm
Courant nominal : 18 A
Courant max. : 36 A
Nombre de pôles moteur : 48
Tension nominale : 220 V
Couple de serrage : Assortiment 235 Nm (option)
Pression d'air de serrage : Assortiment 0,5–0,6 MPa (option)
Précision de positionnement : Grating ±10 s; Time grating ±3 s
Précision de positionnement répétée bidirectionnelle : Grating ±2 s; Time grating ±1 s
Indice de protection : IP67
Type de codeur : BiSS-C (26 bit)
Charge admissible : 200 kg
Inertie admissible de la pièce : 3 kg·m²
Moment admissible : 1000 Nm

Applications
Conçu pour la rectification directe d'outils et l'intégration dans des tables rotatives 4 axes compactes. Adapté aux systèmes automatisés d'affûtage, aux dispositifs exigeant un couple élevé dans un faible encombrement et aux axes rotatifs de précision en cellule de production.

Caractéristiques / spécifications techniques

• Modèle : DZDV-320-200-60.5-300-A26
• Vitesse nominale / max. : 200 rpm / 200 rpm
• Couple nominal : 300 Nm; Couple crête : 600 Nm
• Charge admissible : 200 kg
• Inertie admissible de la pièce : 3 kg·m²
• Moment admissible : 1000 Nm
• Courant nominal / max. : 18 A / 36 A
• Nombre de pôles : 48
• Tension nominale : 220 V
• Couple de serrage (option) : 235 Nm; Pression d'air : 0,5–0,6 MPa
• Précision de positionnement : Grating ±10 s; Répétabilité bidirectionnelle : Grating ±2 s
• Codeur : BiSS-C (26 bit)
• Indice de protection : IP67
