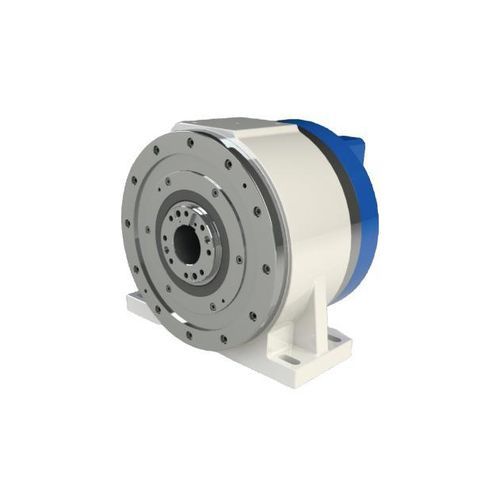

Table rotative entraînée par moteur DZGD-180A31

horizontalepour l'usinage de matériauxà entraînement direct

Aperçu du produit
La DZGD-180A31 est une table rotative à entraînement direct de 180 mm conçue pour l'indexage CNC avec support et les opérations d'usinage intermittentes. Elle présente une charge admissible standard de 50 kg et une capacité portée à 80 kg avec contre-pointe, offrant un couple de pointe élevé pour les opérations de coupe et de positionnement exigeantes.

Paramètres clés

• Diamètre de la face : Ø180 mm
• Charge admissible : 50 kg (80 kg avec contre-pointe)
• Vitesse nominale : 200 rpm, Vitesse max : 250 rpm
• Couple nominal : 73.7 Nm, Couple max : 276 Nm
• Protection : IP67

Données techniques
Modèle : DZGD-180A31
Vitesse nominale : 200 rpm
Vitesse max : 250 rpm
Couple nominal : 73.7 Nm
Couple max : 276 Nm
Courant nominal : 4.5 A
Courant max : 20.7 A
Nombre de pôles moteur : 44
Tension nominale : 220 V
Couple de serrage : 235 Nm
Pression d'air de serrage : 0.5-0.6 MPa
Précision de positionnement : Gravure ±10 s ; Détection temporelle ±3 s
Précision répétée bidirectionnelle : Gravure ±2 s ; Détection temporelle ±1 s
Options d'encodeur : Mitsubishi, Fanuc, Siemens, BiSS-C (optionnel)
Inertie admissible sur le lieu de travail : 0.99 kg·m²
Moment admissible : 500 Nm

Fonctions & applications

• Conception à entraînement direct pour couple élevé et indexage réactif
• Option contre-pointe augmentant la charge admissible et la stabilité de la pièce en montage supporté
• Options d'encodeur multiples pour intégration aux automates CNC courants
• Indice de protection IP67 adapté aux environnements de production
• Convient pour l'indexage CNC, le fraisage intermittent et l'intégration dans des machines multi-axes

Dimensions & plan
Comprend une plate-forme Ø180 mm ; plans dimensionnels détaillés et informations de fixation disponibles dans la documentation constructeur.

Caractéristiques / spécifications techniques

• Modèle : DZGD-180A31
• Diamètre de la face : Ø180 mm
• Charge admissible : 50 kg (80 kg avec contre-pointe)
• Vitesse nominale : 200 rpm
• Vitesse maximale : 250 rpm
• Couple nominal : 73.7 Nm
• Couple maximal : 276 Nm
• Courant nominal : 4.5 A
• Courant maximal : 20.7 A
• Nombre de pôles moteur : 44
• Tension nominale : 220 V
• Couple de serrage : 235 Nm
• Pression d'air de serrage : 0.5-0.6 MPa
• Précision de positionnement : Gravure ±10 s / Détection temporelle ±3 s
• Répétabilité bidirectionnelle : Gravure ±2 s / Détection temporelle ±1 s
• Degré de protection : IP67
• Encodeur : Mitsubishi, Fanuc, Siemens, BiSS-C (optionnel)
• Inertie admissible : 0.99 kg·m²
• Moment admissible : 500 Nm
