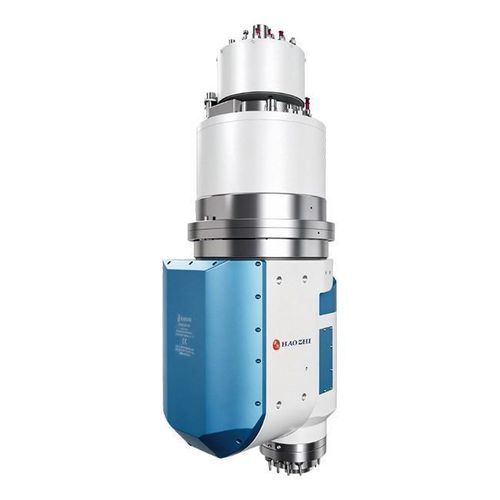

Tête de fraisage 5 axes DBDP-310-60/60-250/350-A26W-A/A

à entraînement directà montage sur bridepour l'industrie aéronautique

Description
La tête de fraisage Haozhi Super Motor DBDP-310-60/60-270/350-A26W-A/A est conçue pour l'usinage 5 axes haute performance. Elle associe rigidité élevée, forte densité de couple et contrôle de mouvement précis dans une conception compacte et légère. Équipée d'une technologie moteur avancée et d'une broche motorisée haute vitesse, elle offre une excellente capacité de coupe, un positionnement micrométrique et une réponse dynamique rapide pour des opérations d'usinage métal complexes. Recommandée pour l'aéronautique, l'automobile, les moules et matrices et la fabrication de composants de précision pour améliorer productivité, qualité de surface et performances machine.

Fonctionnalités

• Haute rigidité : Conception optimisée des roulements et de la broche garantissant une rigidité axiale et radiale au nez de broche supérieure à 150 N/µm. Système de serrage compact et à réponse rapide avec forte rigidité de verrouillage pour des conditions d'usinage stables.
• Haute efficacité : Technologie moteur avancée offrant un couple supérieur dans le même encombrement ; couple nominal C = 430 N·m (+15 % vs produits comparables). Frein pneumatique de serrage A/C fournissant 1080 N·m (A) et 2160 N·m (C). Broche : Vmax 20 000 tr/min, couple continu (S1) 50 N·m, puissance broche 40 kW, augmentant les taux d'enlèvement de matière et réduisant les temps de cycle.
• Haute précision : Encodeur haute résolution et moteur couple garantissant une répétabilité de ±2 secondes d'arc en 5 axes, réduisant le phénomène de chatter et améliorant la finition de surface.
• Structure légère : Conception compacte avec un poids total d'environ 280 kg (≈4 % plus léger), réduisant l'inertie et améliorant la réactivité dynamique.

Fiche technique
DBDP-310-60/60-270/350-A26W-A/A
Paramètre : Moteur à entraînement direct
Configuration de la tête : Moteur à entraînement direct
Diamètre d'installation de la bride (mm) : Φ310
Couple nominal (N·m) : A : 270 C : 430
Couple maximal (N·m) : A : 540 C : 860
Vitesse nominale (rpm) : A : 60 C : 60
Précision de résolution (sec.) : A/C : ±7.5/±7.5
Précision de répétabilité (arcsec) : A/C : ±2
Encodeur : Drive CliQ 27 bits
Système de refroidissement : Eau
Couple de serrage (N·m) : A : 1080 C : 2160
Couple broche principale S1 (N·m) : 50
Puissance broche principale S1 (kW) : 40
Poids total (kg) : ≈280

Caractéristiques / spécifications techniques

• Modèle : DBDP-310-60/60-270/350-A26W-A/A (série Super Motor)
• Diamètre bride : Φ310 mm
• Couple nominal : A 270 N·m ; C 430 N·m
• Couple maximal : A 540 N·m ; C 860 N·m
• Vitesse nominale axes : A 60 tr/min ; C 60 tr/min
• Précision de résolution : A/C ±7.5 s
• Répétabilité : A/C ±2 arcsec
• Encodeur : Drive CliQ 27 bits
• Refroidissement : Eau
• Couple de serrage : A 1080 N·m ; C 2160 N·m
• Couple broche S1 : 50 N·m
• Puissance broche S1 : 40 kW
• Poids approximatif : 280 kg
