Table rotative entraînée par moteur DZDA-160-250/400-105/20-A26-A/A3horizontalepour l'usinage de matériauxcompacte
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Actionnement
- entraînée par moteur
- Configuration
- horizontale
- Applications
- pour l'usinage de matériaux
- Autres caractéristiques
- compacte, à entraînement direct, à 5 axes, à moteur couple
- Diamètre
110 mm
(4 in)
Description
Présentation du produit

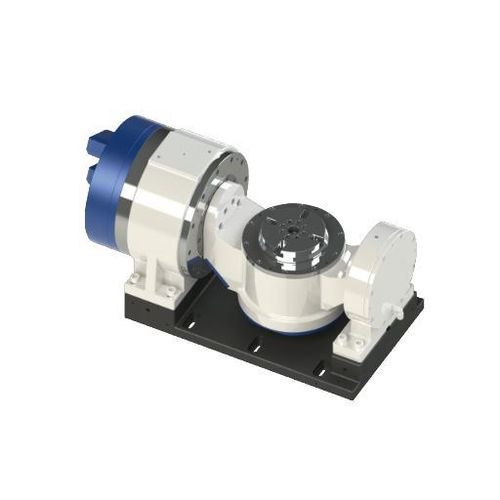

La DZDC-160-A3 est une table cinq axes en configuration berceau, conçue pour l'usinage multiface de petites pièces. Elle intègre des moteurs couple à entraînement direct sur les axes A et C, une surface de face Ø110 mm et une charge utile de 30 kg, adaptée au positionnement précis et aux opérations simultanées en 5 axes.
Caractéristiques clés
DONNÉES TECHNIQUES (extrait du tableau)
Modèle : DZDA-160-250/400-105/20-A26-A/A3
Colonnes : Axe A | Axe C
Diamètre surface disque (mm) : / | 200
Hauteur centrale (mm) : 205 | /
Hauteur du disque (mm) : / | 244.5
Diamètre du trou central (mm) : / | 22
Mode de serrage : Air (0.5–0.55 MPa) | Air (0.5–0.55 MPa)
Couple de serrage (N·m) : 235 (@0.5 MPa) | 235 (@0.5 MPa)
Faux-rond surface disque (mm) : / | 0.005
Faux-rond radial disque (mm) : / | 0.005
Type d'entraînement : Moteur couple à entraînement direct | Moteur couple à entraînement direct
Tension pilote (V) : 220 | 220
Vitesse nominale / maximale (tr/min) : 200 / 250 | 200 / 400
Couple nominal / maximal (N·m) : 105 / 332 | 20 / 80
Courant nominal / maximal (A) : 8.5 / 30 | 2.7 / 10.8
Puissance sortie S1 100% (kW) : 2.2 | 0.42
Puissance sortie S6 40% (kW) : 3.29 | 0.63
Système de refroidissement : Refroidissement naturel | Refroidissement naturel
Capteur température moteur : KTY84-130 | KTY84-130
Précision de positionnement (arc-sec) : ±10 (20) | ±10 (20)
Précision répétée (arc-sec) : ±2 (4) | ±2 (4)
Unité minimale (°) : 0.001 | 0.001
Capacité de charge (kg) : 30
Poids (kg) : 149
Niveau de protection : IP66
Compatibilité contrôleurs : Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI
Caractéristiques / Spécifications techniques
La DZDC-160-A3 est une table cinq axes en configuration berceau, conçue pour l'usinage multiface de petites pièces. Elle intègre des moteurs couple à entraînement direct sur les axes A et C, une surface de face Ø110 mm et une charge utile de 30 kg, adaptée au positionnement précis et aux opérations simultanées en 5 axes.
Caractéristiques clés
- Diamètre de la face : Ø110 mm
- Charge utile : 30 kg
- Couple nominal / max : Axe A 105 / 332 N·m ; Axe C 20 / 80 N·m
- Vitesses nominale / maximale : Axe A 200 / 250 tr/min ; Axe C 200 / 400 tr/min
- Niveau de protection : IP66
DONNÉES TECHNIQUES (extrait du tableau)
Modèle : DZDA-160-250/400-105/20-A26-A/A3
Colonnes : Axe A | Axe C
Diamètre surface disque (mm) : / | 200
Hauteur centrale (mm) : 205 | /
Hauteur du disque (mm) : / | 244.5
Diamètre du trou central (mm) : / | 22
Mode de serrage : Air (0.5–0.55 MPa) | Air (0.5–0.55 MPa)
Couple de serrage (N·m) : 235 (@0.5 MPa) | 235 (@0.5 MPa)
Faux-rond surface disque (mm) : / | 0.005
Faux-rond radial disque (mm) : / | 0.005
Type d'entraînement : Moteur couple à entraînement direct | Moteur couple à entraînement direct
Tension pilote (V) : 220 | 220
Vitesse nominale / maximale (tr/min) : 200 / 250 | 200 / 400
Couple nominal / maximal (N·m) : 105 / 332 | 20 / 80
Courant nominal / maximal (A) : 8.5 / 30 | 2.7 / 10.8
Puissance sortie S1 100% (kW) : 2.2 | 0.42
Puissance sortie S6 40% (kW) : 3.29 | 0.63
Système de refroidissement : Refroidissement naturel | Refroidissement naturel
Capteur température moteur : KTY84-130 | KTY84-130
Précision de positionnement (arc-sec) : ±10 (20) | ±10 (20)
Précision répétée (arc-sec) : ±2 (4) | ±2 (4)
Unité minimale (°) : 0.001 | 0.001
Capacité de charge (kg) : 30
Poids (kg) : 149
Niveau de protection : IP66
Compatibilité contrôleurs : Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI
Caractéristiques / Spécifications techniques
- Configuration : table à berceau compacte pour usinage 5 axes de petites pièces
- Modèle : DZDC-160-A3
- Surface de travail (face) : Ø110 mm
- Charge utile : 30 kg
- Type d'entraînement : moteur couple à entraînement direct sur A et C
- Couples : Axe A 105 / 332 N·m ; Axe C 20 / 80 N·m
- Vitesses : Axe A 200 / 250 tr/min ; Axe C 200 / 400 tr/min
- Précision de positionnement : typ. ±10 (20) arc-sec ; répétabilité typ. ±2 (4) arc-sec
- Serrage : serrage pneumatique (0.5–0.55 MPa), couple de serrage 235 N·m (@0.5 MPa)
- Indice de protection : IP66
- Poids : 149 kg
- Contrôleurs compatibles : Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI
