Table rotative entraînée par moteur DZGD-180A35
horizontalepour rectificationà entraînement direct

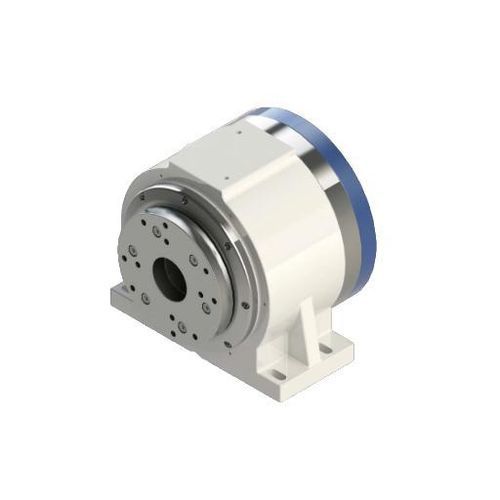

Table rotative entraînée par moteur - DZGD-180A35 - Guangzhou Haozhi Industrial Co., Ltd - horizontale / pour rectification / à entraînement direct

Table rotative entraînée par moteur - DZGD-180A35 - Guangzhou Haozhi Industrial Co., Ltd - horizontale / pour rectification / à entraînement direct - image - 2

Ajouter à mes favoris

Ajouter au comparateur

Plus d'informations sur le site de Guangzhou Haozhi Industrial Co., Ltd

Caractéristiques

Actionnement: entraînée par moteur
Configuration: horizontale
Applications: pour rectification
Autres caractéristiques: à entraînement direct, à 4 axes

Description

Présentation
La DZGD-180A35 est une table rotative conçue pour l'affûtage d'outils et les montages de pièces supportées. La charge admissible est de 60 kg en standard et passe à 100 kg avec une contre-pointe. Plusieurs options d'encodeur (Mitsubishi, Fanuc, Siemens, BiSS-C) permettent l'intégration avec les systèmes CNC usuels. Vitesse nominale 200 rpm, vitesse maxi 250 rpm, couple nominal 105 Nm (pic 332 Nm).

Données techniques
DZGD-180A35
Vitesse nominale : 200 rpm
Vitesse maximale : 250 rpm
Couple nominal : 105 Nm
Couple maxi : 332 Nm
Courant nominal : 8,5 A
Courant maxi : 20 A
Nombre de pôles moteur : 30
Tension nominale : 220 V
Couple de serrage : Assortir
Pression d'air du serrage : 0,5–0,6 MPa
Précision de positionnement (grille / time grating) : ±10 s / ±3 s
Précision répétée bidirectionnelle (grille / time grating) : ±2 s / ±1 s
Indice de protection : IP67
Type d'encodeur : Mitsubishi (option), Fanuc, Siemens, BiSS-C
Charge admissible : 60 kg (100 kg avec contre-pointe)
Inertie admissible de la pièce : 1,2 kg·m²
Moment admissible : 500 Nm

Points clés

Capacité de charge : 60 kg standard, 100 kg avec contre-pointe
Positionnement haute précision grâce aux retours grating et time grating
Interfaces d'encodeur multiples pour intégration CNC
Conçue pour l'affûtage d'outils jusqu'à 250 rpm et 332 Nm en pic

Caractéristiques

Modèle : DZGD-180A35
Vitesse nominale : 200 rpm
Vitesse maximale : 250 rpm
Couple nominal : 105 Nm ; Couple maxi : 332 Nm
Courant nominal : 8,5 A ; Courant maxi : 20 A
Nombre de pôles : 30
Tension nominale : 220 V
Couple de serrage : Assortir
Pression d'air du serrage : 0,5–0,6 MPa
Précision de positionnement : Grille ±10 s ; Time grating ±3 s
Précision répétée bidirectionnelle : Grille ±2 s ; Time grating ±1 s
Indice de protection : IP67
Options d'encodeur : Mitsubishi (option), Fanuc, Siemens, BiSS-C
Charge admissible : 60 kg (100 kg avec contre-pointe)
Inertie admissible : 1,2 kg·m²
Moment admissible : 500 Nm
