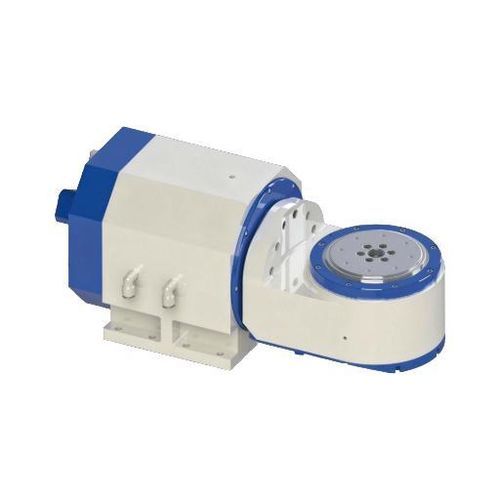

Table rotative entraînée par moteur DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

horizontalepour l'usinage de matériauxcompacte

Présentation
La DZDA-110 est conçue pour des gabarits de machine réduits et de petites pièces. Son diamètre de surface C de 110 mm, sa conception compacte à un seul bras et son faux-rond de surface spécifié de 0.003 mm offrent une capacité cinq axes sans unité rotative surdimensionnée, adaptée à l'intégration dans des centres d'usinage compacts.

Fiche technique (résumé)
Modèle : DZDA-110-100/200-30/10-A26W-A4 - Axe A / Axe C ; Diamètre surface C : 110 mm ; Hauteur centrale (A) : 110 mm ; Hauteur disque (C) : 149 mm ; Diamètre trou central (C) : 20 mm ; Serrage A : air (0.5–0.6 MPa) ; Couple de serrage A : 60 N·m (@0.6 MPa) ; Faux-rond surface C : 0.003 mm ; Faux-rond radial C : 0.005 mm ; Type de transmission : moteur coupleur à entraînement direct (axes A & C) ; Tension driver : 220 V ; Vitesses (A/C) : 100/100 rpm, 200/200 rpm ; Couple (A/C) nominal/max : 29.6/52.5 N·m, 9/30 N·m ; Courant (A/C) nominal/max : 1.75/3.2 A, 0.7/3 A ; Puissance S1 (A/C) : 0.31 kW / 0.19 kW ; Puissance S6 (A/C) : 0.37 kW / 0.38 kW ; Refroidissement : A eau, C refroidissement naturel ; Capteur température moteur : KTY84-130 ; Précision de positionnement : ±10 (20) arc-sec ; Répétabilité : ±2 (4) arc-sec ; Unité minimale : 0.001" ; Capacité de charge : 10 kg ; Poids : 42 kg ; Protection : IP66.

Dimensions
Un schéma de cotes est disponible sur la fiche produit pour l'implantation et les interfaces de fixation.

Caractéristiques / spécifications techniques

• Modèle : DZDA-110
• Diamètre surface C : 110 mm
• Hauteur centrale (axe A) : 110 mm
• Hauteur du disque (axe C) : 149 mm
• Diamètre trou central (axe C) : 20 mm
• Serrage : air (0.5–0.6 MPa) pour l'axe A
• Couple de serrage (axe A) : 60 N·m (@0.6 MPa)
• Faux-rond surface (C) : 0.003 mm
• Faux-rond radial (C) : 0.005 mm
• Type de transmission : moteur coupleur à entraînement direct (A & C)
• Tension driver : 220 V
• Vitesses (A / C) nominal/max : 100/100 rpm / 200/200 rpm
• Couple (A / C) nominal/max : 29.6/52.5 N·m / 9/30 N·m
• Courant (A / C) nominal/max : 1.75/3.2 A / 0.7/3 A
• Puissance sortie S1 100% (A/C) : 0.31 kW / 0.19 kW
• Puissance sortie S6 40% (A/C) : 0.37 kW / 0.38 kW
• Refroidissement : axe A eau ; axe C refroidissement naturel
• Capteur température moteur : KTY84-130
• Précision de positionnement : ±10 (20) arc-sec
• Précision répétée : ±2 (4) arc-sec
• Unité minimale : 0.001"
• Capacité de charge : 10 kg
• Poids : 42 kg
• Indice de protection : IP66

Compatibilité
Systèmes de contrôle compatibles : Lynuc, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI.
