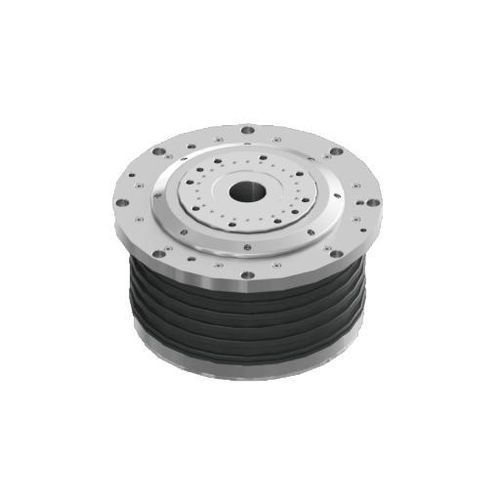

Table rotative entraînée par moteur DZDV-320-200-41-300-A26

horizontalepour rectificationIP67

Présentation
Le DZDV-320-200-41-300-A26 est une table rotative à profil bas conçue pour le rectifiage d'outils et l'intégration machine. Elle associe une large surface de montage supérieure à une hauteur compacte, un couple nominal de 300 Nm, un couple pic de 600 Nm et une charge admissible de 200 kg. Le serrage pneumatique en option et la rétroaction BiSS-C permettent un positionnement de précision dans des cellules d'usinage et de rectification automatisées.

Données techniques
DZDV-320-200-41-300-A26
Vitesse nominale : 200 rpm
Vitesse maxi : 200 rpm
Couple nominal : 300 Nm
Couple max. : 600 Nm
Courant nominal : 18 A
Courant max. : 36 A
Nombre de pôles du moteur : 48
Tension nominale : 220 V
Couple de serrage : 235 Nm
Pression d'air de serrage : 0,5–0,6 MPa (option)
Précision de positionnement : Gravure ±10 s ; Précision temporelle ±3 s
Répétabilité bidirectionnelle : Gravure ±2 s ; Précision temporelle ±1 s
Indice de protection : IP67
Type de codeur : BiSS-C
Charge admissible : 200 kg
Inertie admissible de la pièce : 3 kg·m²
Moment admissible : 1000 Nm

Applications
Intégration dans des rectifieuses d'outils, indexation servo pour dispositifs de fixation et utilisation dans des cellules d'usinage compactes nécessitant un couple élevé et une rétroaction de position précise.

Caractéristiques / spécifications techniques

• Modèle : DZDV-320-200-41-300-A26
• Table rotative à profil bas avec large surface de montage
• Couple nominal / max : 300 Nm / 600 Nm
• Charge admissible : 200 kg ; inertie admissible : 3 kg·m²
• Vitesse : 200 rpm (nominale et maximale)
• Retour d'information : BiSS-C pour positionnement haute précision
• Option serrage pneumatique : 235 Nm à 0,5–0,6 MPa
• Indice de protection : IP67
• Alimentation : 220 V ; courant nominal 18 A, max 36 A
• Adaptée aux dispositifs d'affûtage et aux cellules d'automatisation
