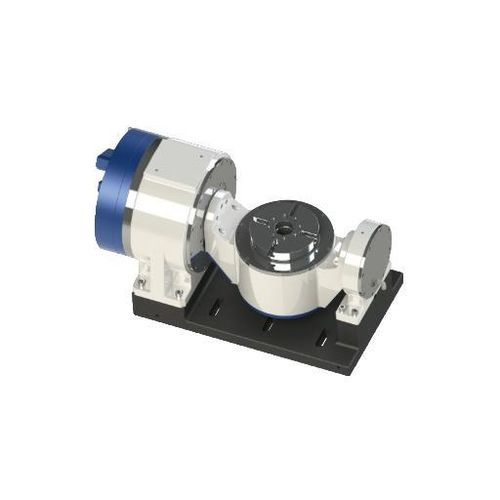

Table rotative entraînée par moteur DZDC-260-20/1250-30/105-A20V-A/AB

horizontalepour l'usinage de matériauxà entraînement direct

Description
La DZDC-260-A6 est une table à berceau cinq axes qui étend le diamètre de maintien à 260 mm et supporte une charge utile de 60 kg. Les axes A et C sont entraînés par moteurs de couple en direct, avec des couples crête de A : 600 N·m et C : 332 N·m, offrant une plateforme équilibrée pour la usinage de composants complexes de taille moyenne.

Caractéristiques principales

• Diamètre de la face : Ø260 mm (axe C)
• Charge utile : 60 kg
• Couple maximal : axe A 600 N·m ; axe C 332 N·m
• Type d'entraînement : moteur de couple à entraînement direct (axes A et C)
• Refroidissement : eau (axe A) / refroidissement naturel (axe C)
• Niveau de protection : IP66

Fiche technique (extrait du tableau)
Modèle: DZDC-260-20/1250-30/105-A20V-A/AB
Axe A | Axe C
Diamètre surface disque (mm): / | 280
Hauteur centrale (mm): 200 | /
Hauteur du disque (mm): / | 256.8
Diamètre trou central (mm): / | 45
Mode de serrage: Air(0.5-0.55MPa) | Air(0.5-0.53MPa)
Couple de serrage (N.m): GLN(@0.5MPa) | 235(@0.5MPa)
Faux-rond surface disque (mm): / | 0.01
Faux-rond radial (mm): / | 0.005
Type de conduite: Moteur de couple à entraînement direct | Moteur de couple à entraînement direct
Tension pilote (V): 220 | 220
Vitesse nominale/max (tr/min): 200/200 | 200/250
Couple nominal/max (N.m): 300/600 | 109/332
Courant nominal/max (A): 18/36 | 8.5/90
Puissance S1 100% (kW): 6 | 2.2
Puissance S6 40% (kW): 7.2 | 3.29
Débit gaz de joint d'air (L/min): / | /
Système de refroidissement: Eau | Refroidissement naturel
Débit de refroidissement: >3.5 | /
Type capteur température moteur: KTV84-130 | KTV84-120
Précision de positionnement (arc-sec): Grille temporelle ±10; Grille ±10 | Grille temporelle ±3; Grille ±10
Précision de positionnement répétée (arc-sec): Grille temporelle ±4; Grille ±2 | Grille temporelle ±3; Grille ±2
Unité minimale (°): 0.001 | 0.001
Capacité de charge (kg): 60
Poids (kg): 250
Niveau de protection: IP66
Remarque: Systèmes de contrôle compatibles: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI

Applications / Utilisation
Conçue pour l'usinage cinq axes en configuration berceau de composants moyens à complexes nécessitant un couple équilibré sur A/C, entraînement direct et un diamètre de face 260 mm avec charge utile 60 kg. Adaptée aux opérations d'ébauche/finition sur pièces multifacettes en environnements industriels CNC.

Caractéristiques / spécifications techniques

• Modèle commercial: DZDC-260-A6 (référence en tableau: DZDC-260-20/1250-30/105-A20V-A/AB)
• Diamètre de la face (axe C): Ø260 mm
• Diamètre indiqué en tableau (C axis): 280 mm
• Hauteur centrale: 200 mm
• Hauteur du disque (C): 256.8 mm
• Diamètre trou central: 45 mm
• Mode de serrage: Air (A: 0.5–0.55 MPa; C: 0.5–0.53 MPa)
• Couple nominal/max (A): 300/600 N·m; (C): 109/332 N·m
• Vitesse nominale/max: A 200/200 tr/min; C 200/250 tr/min
• Courant nominal/max (A): A 18/36 A; C 8.5/90 A
• Puissance S1 (A/C): 6 kW / 2.2 kW
• Type d'entraînement: moteur de couple à entraînement direct
• Refroidissement: eau (axe A) / naturel (axe C)
• Débit de refroidissement requis: >3.5
• Capteurs température moteur: KTV84-130 / KTV84-120
• Précision et répétabilité: valeurs en arc-sec selon tableau
• Unité minimale angulaire: 0.001°
• Poids approximatif: 250 kg
• Indice de protection: IP66
• Systèmes de contrôle compatibles: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI
