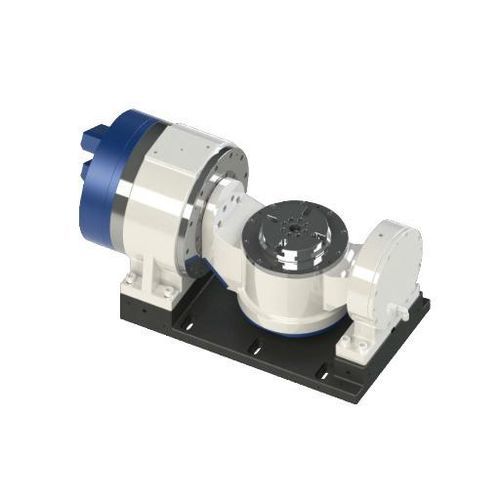

Table rotative entraînée par moteur DZDC-160-250/2000-105/17-A26W-A/A

horizontalepour l'usinage de matériauxcompacte

Présentation
Cette variante DZDC-160 se distingue par son axe C à 2 000 tr/min destiné à la rotation continue à haute vitesse plutôt qu'à l'indexage. Un axe C refroidi par eau, une charge utile de 30 kg et un couple de pointe jusqu'à 332 Nm sur l'axe A permettent la rotation rapide de la pièce dans un berceau compact à cinq axes, adapté aux applications d'usinage industriel.

Fiche technique (extrait)
DZDC-160-250/2000-105/17-A26W-A/A
Axe A / Axe C
Diamètre surface disque (mm) : A - / ; C - 200
Hauteur du centre (mm) : A - 205 ; C - /
Hauteur du disque (mm) : A - / ; C - 246.5
Diamètre trou central (mm) : A - / ; C - 22
Mode de serrage : A - Air(0.5-0.55MPa) ; C - Air(0.5-0.55MPa)
Couple de serrage (N·m) : A - 235(@0.5MPa) ; C - 235(@0.5MPa)
Faux-rond surface (mm) : A - / ; C - 0.005
Faux-rond radial (mm) : A - / ; C - 0.005
Type d'entraînement : A / C - Moteur couple à entraînement direct
Tension pilote (V) : A / C - 220
Vitesse nominale/maximale (tr/min) : A - 200/250 ; C - 2000/2000
Couple nominal/max (N·m) : A - 105/332 ; C - 17.6/87.2
Courant nominal/max (A) : A - 8.5/30 ; C - 10.5/55
Puissance sortie S1 100% (kW) : A - 2.2 ; C - 3.7
Puissance sortie S6 40% (kW) : A - 3.29 ; C - 7.4
Refroidissement : A - Refroidissement naturel ; C - Refroidissement par eau (débit 2.5 L/min)
Type capteur température moteur : A / C - KTY84-130
Précision de positionnement (arc-sec) : A / C - ±10(20)
Répétabilité (arc-sec) : A / C - ±2(4)
Unité minimale (") : A / C - 0.001
Capacité de charge (kg) : 30 (les deux axes)
Poids total (kg) : 147.6
Niveau de protection : IP66
Compatibilité contrôles : Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI

Caractéristiques / spécifications techniques

• Modèle : DZDC-160 (variante DZDC-160-250/2000-105/17-A26W-A/A)
• Version axe C haute vitesse : 2000/2000 tr/min, refroidissement par eau
• Vitesse axe A : 200/250 tr/min (refroidissement naturel)
• Charge utile : 30 kg
• Couple axe A nominal/pointe : 105/332 N·m
• Couple axe C nominal/pointe : 17.6/87.2 N·m
• Serrage : pneumatique (air 0.5–0.55 MPa), couple de serrage 235 N·m (@0.5 MPa)
• Deux moteurs couple en entraînement direct
• Tension pilote : 220 V ; courants A : 8.5/30 A, C : 10.5/55 A
• Puissances S1/S6 : A S1 2.2 kW / S6 3.29 kW ; C S1 3.7 kW / S6 7.4 kW
• Dimensions disque (axe C) : Ø surface 200 mm, hauteur disque 246.5 mm, trou central Ø 22 mm
• Faux-rond (axe C) : 0.005 mm surface ; 0.005 mm radial
• Précision de positionnement : ±10(20) arc-sec ; répétabilité ±2(4) arc-sec
• Protection IP66 ; poids total 147.6 kg
• Applications : intégration sur centres d'usinage 5 axes nécessitant une rotation rapide de l'axe C et un berceau compact
