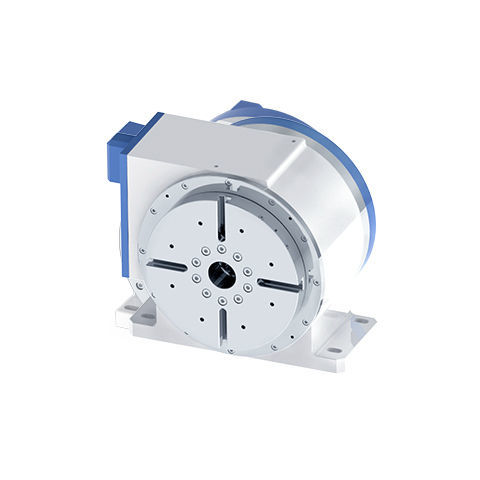

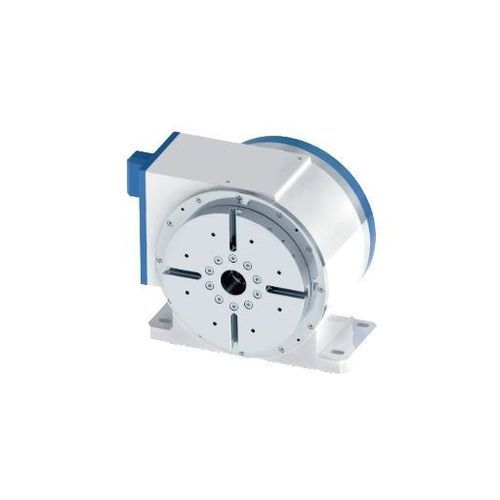

Table rotative entraînée par moteur DZDH-255-200-160-253-A26-A

horizontalepour l'usinage de matériauxà entraînement direct

Présentation
La table rotative DZDH-255-200-160-253-A26-A est conçue pour la quatrième axe de centres d'usinage et les opérations de fraisage rotatif nécessitant un couple ponctuel élevé et un serrage fiable. Couple continu 253 Nm, couple crête 748 Nm. La conception intègre un trou traversant et accepte l'assistance par contre-pointe; moment admissible 1000 Nm; indice de protection IP67.

Caractéristiques principales

• Couple continu : 253 Nm
• Couple de crête : 748 Nm
• Couple de serrage : 500 Nm avec pression d'air 0.5–0.6 MPa
• Vitesse nominale et maximale : 200 tr/min
• Conception avec trou traversant pour outillage et câblage
• Précision de positionnement : gravure ±10 s ; détection temporelle ±3 s ; répétabilité (bidirectionnelle) gravure ±2 s ; détection temporelle ±1 s
• Indice de protection IP67 pour résistance aux liquides de coupe et copeaux
• Options d'encodeur : Mitsubishi (en option), Fanuc, Siemens, BiSS-C
• Transmission sans usure réduisant l'entretien par rapport aux solutions à vis sans fin

Données techniques
Modèle : DZDH-255-200-160-253-A26-A
Vitesse évaluée : 200 rpm
Vitesse max. : 200 rpm
Couple nominal : 253 Nm (continu)
Couple maximal (crête) : 748 Nm
Courant nominal : 17.5 A
Courant max. : 63 A
Nombre de pôles du moteur : 30
Tension nominale : 220 V
Couple de serrage : 500 Nm
Pression d'air du serrage : 0.5–0.6 MPa
Précision de positionnement : Gravure ±10 s ; Détection temporelle ±3 s
Répétabilité bidirectionnelle : Gravure ±2 s ; Détection temporelle ±1 s
Indice de protection : IP67
Type d'encodeur : Mitsubishi (en option), Fanuc, Siemens, BiSS-C
Charge admissible : 100 kg (150 kg avec support arrière)
Inertie admissible de la pièce : 3 kg·m²
Moment admissible : 1000 Nm

Applications

• Quatrième axe de centres d'usinage pour usinage multi-face et indexage
• Usinage ponctuel à couple élevé et opérations de fraisage/gorges lourdes
• Montages avec contre-pointe pour pièces longues ou grand diamètre
• Indexage rotatif et cellules d'usinage automatisées avec passage d'outillage

Options & accessoires

• Options d'encodeur : Mitsubishi (en option), Fanuc, Siemens, BiSS-C
• Contrepointe / support arrière
• Brides et adaptateurs de montage sur mesure
• Interfaces de serrage (vide ou hydraulique) sur demande

Informations de commande
Désignation standard : DZDH-255-200-160-253-A26-A. Préciser le type d'encodeur, l'option contre-pointe et l'interface de montage lors de la commande. Se référer aux plans pour les cotes de bride et les dégagements d'installation.
