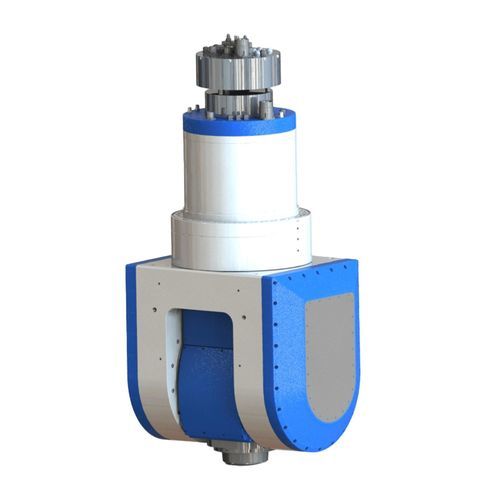

Tête de fraisage 2 axes DBDB-335

à montage sur brideélectrique

Présentation
Cette version DBDB-335 offre un équilibre entre un maintien précis des axes et une vitesse de broche élevée. Le freinage bilatéral renforce l'axe de rotation, tandis que la broche HSK-A63 à 18 000 tr/min permet des opérations de finition après des étapes d'usinage indexées ou simultanées sur cinq axes plus exigeantes.

Fiche technique — Arbres et structure
Type d'arbre: arbre oscillant | Arbre de rotation
Dimensions de la bride montée (mm): / | φ335
Tension nominale (V): 220 | 220
Couple nominal (N.m): 764 | 810
Max. couple (N.m): 1528 | 1150
Vitesse nominale (tr/min): 100 | 100
Couple de serrage du frein (N.m) (0.6 MPa): 2160 | 2800
Encodeur: EnDat2.2 | EnDat2.2
Précision de positionnement (arcsec): ±7.5(15) | ±7.5(15)
Précision répétée (arcsec): ±2 | ±2
Système de refroidissement: Refroidissement par eau
Poids du produit (kg): ≈655

Fiche technique — Paramètres de la broche électrique
Vitesse nominale (tr/min): 5500
Vitesse max. (tr/min): 18000
Tension nominale (V): 350
Fréquence nominale (Hz): 275
Fréquence maximale (Hz): 900
Puissance de sortie nominale continue (S1-100%/kW): 35
Couple de sortie nominal continu (S1-100%/N.m): 60.7
Courant d'entrée nominal continu (S1-100%/A): 70
Courant maximal (A): 150
Système de refroidissement: Refroidissement par eau
Interface porte-outil: HSK-A63
Force de brochage (N): 25000(1±15%)
Mode de déchargement des outils: Déchargement hydraulique des outils
Signal de l'encodeur: Sin/Cos, 1Vpp
Diamètre de montage de la broche (mm): φ180H5
Faux-rond de l'alésage conique de l'extrémité de l'arbre (mm): 0.001
Faux-rond de la surface d'extrémité de l'arbre (mm): 0.001

Caractéristiques / spécifications techniques

• Modèle: DBDB-335
• Brand: Haozhi
• Configuration d'axe: Tête de fraisage à deux axes haute rigidité (oscillant + rotation)
• Couple max axe oscillant: 1528 N.m
• Couple max axe rotation: 1150 N.m
• Couple nominal (oscillant / rotation): 764 N.m / 810 N.m
• Vitesse nominale (axes): 100 tr/min (les deux arbres)
• Couple de serrage du frein (0.6 MPa) (oscillant / rotation): 2160 N.m / 2800 N.m
• Encodeur (axes): EnDat2.2
• Précision de positionnement: ±7.5(15) arcsec
• Répétabilité: ±2 arcsec
• Vitesse maximale broche: 18 000 tr/min
• Vitesse nominale broche: 5 500 tr/min
• Puissance continue broche: 35 kW
• Couple continu broche: 60.7 N.m
• Tension / fréquence broche: 350 V / 275 Hz
• Courant max broche: 150 A; courant nominal: 70 A
• Interface outil: HSK-A63
• Force de brochage: 25 000 N (±15%)
• Déchargement outil: Déchargement hydraulique
• Diamètre de montage broche: φ180H5
• Faux-rond (alésage conique / surface): 0.001 mm / 0.001 mm
• Refroidissement: Refroidissement par eau (tête et broche)
• Poids approximatif: ≈655 kg
