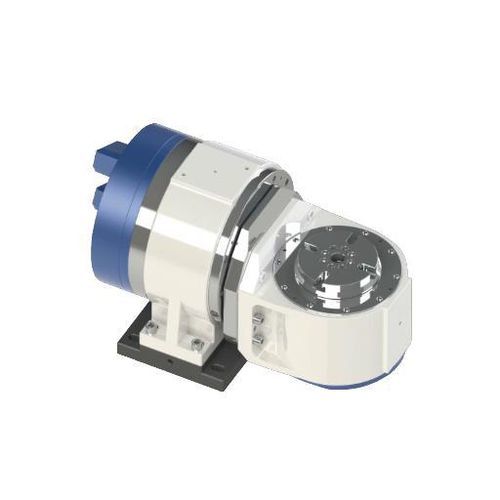

Table rotative entraînée par moteur DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

horizontalepour l'usinage de matériauxà entraînement direct

Présentation
La DZDA-160 est une table rotative à cinq axes à bras unique, conçue pour l'intégration compacte du mouvement A/C à entraînement direct. Elle offre un accès à deux axes pour les intégrateurs de machines, une intégration mécanique et électrique simplifiée et la compatibilité avec les automates CNC courants.

Données techniques (extrait)
Modèle : DZDA-110-100/200-30/10-A26W-A4 — Axe A / Axe C
Diamètre surface du disque (mm) : Axe A : N/A | Axe C : 110
Hauteur centrale (mm) : Axe A : 110 | Axe C : N/A
Hauteur du disque (mm) : Axe A : N/A | Axe C : 149
Diamètre du trou central (mm) : Axe A : N/A | Axe C : 20
Mode de serrage : Axe A : Air (0.5-0.6 MPa) | Axe C : N/A
Couple de serrage (N·m) : Axe A : 60 (@0.6 MPa) | Axe C : N/A
Faux-rond (face / radial) (mm) : Axe A : N/A | Axe C : 0.003 / 0.005
Type d'entraîn. : Moteur couple, entraînement direct (A et C)
Tension pilote (V) : 220 / 220
Vitesse nominale/max (tr/min) : Axe A 100/100 | Axe C 200/200
Couple nominal/max (N·m) : Axe A 29.6/52.5 | Axe C 9/30
Courant nominal/max (A) : Axe A 1.75/3.2 | Axe C 0.7/3
Puissance S1 100% (kW) : Axe A 0.31 | Axe C 0.19
Puissance S6 40% (kW) : Axe A 0.37 | Axe C 0.38
Capteur température moteur : KTY84-130 (deux axes)
Précision de positionnement (arc-sec) : ±10 (20) | Répétabilité : ±2 (4)
Unité minimale : 0.001"
Capacité de charge (kg) : 10
Poids (kg) : 42
Niveau de protection : IP66
Compatibilité contrôles : Lynuc, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Caractéristiques / spécifications techniques

• Architecture à bras unique pour intégration compacte des axes A/C à entraînement direct.
• Entraînement direct par moteur de couple sur les axes A et C pour un contrôle précis du couple et du positionnement.
• Serrage pneumatique là où indiqué (0,5–0,6 MPa) ; couple de serrage 60 N·m (@0,6 MPa).
• Grande précision d'indexage : faux-rond face 0,003 mm, radial 0,005 mm (valeurs C).
• Alimentation : 220 V pour les pilotes ; capteur moteur KTY84-130.
• Conçue pour l'intégration sur machines-outils 5 axes avec contrôleurs standards.
• Unité compacte : 42 kg et capacité pièce 10 kg pour applications de bridage.
