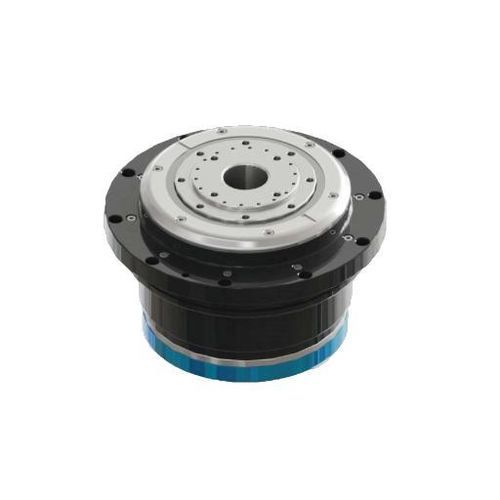

Table rotative entraînée par moteur DZDV-320-250-68-105-A26

horizontalepour rectificationà entraînement direct

Présentation
Cette configuration DZDV-320 offre un compromis entre vitesse de rotation et charge modérée de la pièce. Elle atteint une vitesse maximale de 250 tr/min et un couple de pointe de 332 Nm tout en supportant une charge admissible de 120 kg, ce qui la rend adaptée aux installations d'affûtage d'outils ne nécessitant pas une plateforme de 200 kg. Le retour d'information est assuré par un encodeur BiSS-C (implémentation 26 bits indiquée dans les métadonnées).

Points clés

• Conçue pour les opérations d'affûtage avec compromis vitesse/charge.
• Vitesse max 250 tr/min ; couple de pointe 332 Nm ; charge admissible 120 kg.
• Encodeur BiSS-C haute résolution pour le retour de position.
• Indice de protection IP67 pour environnements industriels.
• Inertie admissible de la pièce 1.2 kg·m² et moment admissible 500 Nm.

Données techniques
DZDV-320-250-68-105-A26

• Vitesse nominale : 200 rpm
• Vitesse maximale : 250 rpm
• Couple nominal : 105 Nm
• Couple max. : 332 Nm
• Courant nominal : 8.5 A
• Courant max. : 20 A
• Nombre de pôles moteur : 30
• Tension nominale : 220 V
• Couple de serrage : /
• Pression d'air du serrage : /
• Précision de positionnement : Grille ±10 s ; Grille temporelle ±3 s
• Précision répétée bidirectionnelle : Grille ±2 s ; Grille temporelle ±1 s
• Indice de protection : IP67
• Type d'encodeur : BiSS-C (26 bits)
• Charge admissible : 120 kg
• Inertie admissible de la pièce : 1.2 kg·m²
• Moment admissible : 500 Nm

Dimensions et fixation
Les cotes d'encombrement et de montage sont disponibles sous forme de schéma dimensionnel sur la page produit.
