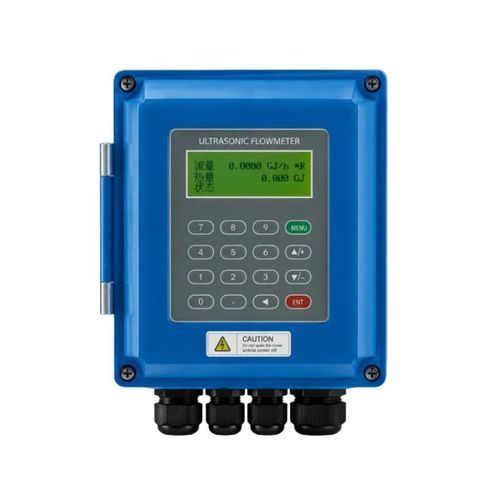

Débitmètre à ultrasons BBUFM-W

volumiquepour eaupour eaux usées

Présentation du produit
Le BBUFM-W est un débitmètre ultrasonique mural conçu pour la surveillance en ligne longue durée. Il utilise la mesure par temps de transit et accepte des capteurs clamp-on, d'insertion ou par tronçon de tuyau pour l'eau, les eaux usées, l'eau de refroidissement, les huiles, les produits chimiques, les boissons et autres liquides conducteurs acoustiquement. Le convertisseur propose des interfaces analogiques, impulsionnelles, relais et RS485 isolé/Modbus ; avec des sondes de température Pt100 le système peut également calculer l'énergie de chauffage et de refroidissement.

Principales caractéristiques

• Montage mural pour mesure en ligne continue
• Précision de mesure ±1%
• Convient pour diamètres DN25 à DN6000
• Capteurs clamp-on, d'insertion et par tronçon de tuyau
• Mesure du débit et de l'énergie de chauffage/refroidissement avec Pt100
• Interfaces 4–20 mA, impulsion, relais et signaux
• RS485 isolé avec Modbus
• Convertisseur IP67 et capteurs IP68
• Options d'alimentation AC ou DC

Caractéristiques techniques
Principe de mesure — Temps de transit ultrasonique
Précision — ±1%
Affichage — LCD rétroéclairé 2 × 20 caractères
Taille de tuyau — DN25 à DN6000
Matériaux de tuyau — Acier, acier inoxydable, fonte, cuivre, ciment, PVC, aluminium, fibre de verre, tuyaux doublés
Liquides mesurés — Eau, eaux usées, eau de refroidissement, huiles, produits chimiques, boissons et autres liquides conducteurs acoustiquement
Température du milieu — -30 à +160 °C (selon capteur)
Plage de vitesse d'écoulement — 0 à ±7 m/s
Turbidité — ≤10000 ppm (avec bulles limitées)
Sortie analogique — Une sortie 4-20 mA
Sortie impulsion — Une sortie OCT
Sorties relais — Quatre
Entrées de signal — Trois entrées 4-20 mA
Entrée température — Pt100
Communication — RS485 isolé avec Modbus
Alimentation — 8 à 36 VDC ou 85 à 264 VAC
Consommation — 1,5 W
Température d'utilisation du convertisseur — -20 à +60 °C
Protection — Convertisseur IP67 ; capteurs IP68
Dimensions du convertisseur — 132 × 150 × 85 mm

Capteurs et montage

• Capteurs clamp-on pour installation sans couper le tuyau
• Capteurs d'insertion pour mesure fixe permanente
• Capteurs par tronçon pour petits tuyaux ou installation stable
• Capteurs haute température pour milieux jusqu'à 160 °C
• Sondes Pt100 pour la mesure d'énergie

Applications typiques

• Surveillance de débit sur canalisations fixes
• Distribution d'eau, drainage et traitement des eaux usées
• HVAC et comptage d'énergie
• Refroidissement industriel et systèmes de circulation
• Pétrole, chimie et contrôle des procédés
