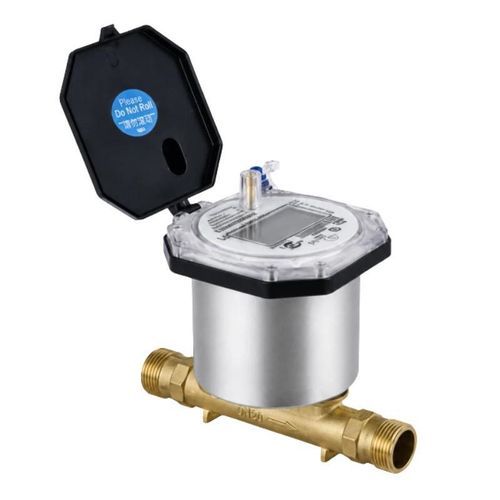

Compteur d'eau numérique BBUWM-R

à ultrasonsrésidentielintelligent

Présentation du produit Le BBUWM-R est un compteur d'eau à ultrasons destiné aux usages résidentiels, commerciaux et aux services publics. Il utilise la différence de temps de transit entre les signaux ultrasoniques en amont et en aval pour mesurer, afficher, stocker et transmettre à distance les données de consommation d'eau. Dépourvu d’élément de mesure mécanique, ce compteur prend en charge les protocoles de communication NB-IoT/CAT.1, RS485 et M-BUS. Caractéristiques principales

• Cinq tailles disponibles, de DN15 à DN40
• Mesure ultrasonique bidirectionnelle
• Plage de mesure sélectionnable de R125 à R500
• Installation horizontale ou verticale
• Indice de protection IP68
• Écran LCD à 8chiffres
• Jusqu’à 750 jours d’enregistrements locaux
• Alarmes optionnelles en cas de fuite, de rupture de conduite, d’entartrage et d’utilisation anormale

Caractéristiques techniques Paramètre — Spécification Diamètre nominal — DN15, DN20, DN25, DN32, DN40 Résolution du volume cumulé — 0,000001 m³ Résolution du débit — 0,000001 m³/h Courant de fonctionnement statique — ≤ 30 µA Autonomie de la batterie — >6 ans Affichage — Écran LCD à 8 chiffres Classe de température — T30 ; T30/T50 indiquées dans les configurations de débit Classe de pression — MAP16 Classe de perte de charge — Δp25, Δp40 Indice de protection — IP68 Classe de précision — Classe 2 Environnement électromagnétique — E2 Classe de sévérité environnementale — Classe 0 Installation — Horizontale ou verticale Sensibilité au profil de débit — U5/D3 ou U0/D0 Débit inverse — Pris en charge Communication — NB-IoT/CAT.1, RS485, M-BUS Configurations de débit Calibre — Débit permanent Q3 — Débit de surcharge Q4 — Débit transitoire Q2 — Débit minimal Q1 — Valeurs R disponibles DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN32 — 10 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN40 — 16 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Erreur maximale admissible

• De Q1 à une valeur inférieure à Q2 : ±5 %
• De Q2 à Q4 : ±2 % pour des températures d’eau jusqu’à 30 °C et ±3 % au-delà de 30 °C

Dimensions et raccords Calibre — L — l — H — Poids — Filetage du corps du compteur — Filetage du raccord DN15 — 165 mm — 103 mm — 155 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 164 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 171 mm — 1,5 kg — G1 1/4B — R1 DN32 — 230 mm — 103 mm — 180 mm — 1,8 kg — G1 1/2B — R1 1/4 DN40 — 300 mm — 103 mm — 189 mm — 2,1 kg — G2B — R1 1/2 Normes applicables

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 M-Bus sans fil

Caractéristiques / spécifications techniques

• Modèle : BBUWM-R
• Diamètres nominaux : DN15, DN20, DN25, DN32, DN40
• Principe de mesure : Différence de temps de transit (ultrasons)
• Mesure bidirectionnelle prise en charge
• Plage de mesure : sélectionnable R125–R500
• Débit permanent (Q3) par diamètre : DN15 2,5 m³/h, DN20 4 m³/h, DN25 6,3 m³/h, DN32 10 m³/h, DN40 16 m³/h
• Résolution du volume cumulé : 0,000001 m³
• Résolution du débit instantané : 0,000001 m³/h
• Courant de fonctionnement statique : ≤ 30 µA
• Autonomie de la batterie : >6 ans
• Affichage : écran LCD à 8 chiffres
• Classe de température : T30 (T30/T50 dans les configurations de débit)
• Classe de pression : MAP16
• Classe de perte de charge : Δp25, Δp40
• Indice de protection : IP68
• Classe de précision : Classe 2
• Environnement électromagnétique : E2
• Classe de rigueur environnementale : Classe 0
• Installation : horizontale ou verticale
• Sensibilité au profil de débit : U5/D3 ou U0/D0
• Débit inverse : Pris en charge
• Interfaces de communication : NB-IoT/CAT.1, RS485, M-BUS
• Stockage local des données : jusqu’à 750 jours
• Alarmes en option : fuite, rupture de conduite, entartrage, utilisation anormale
