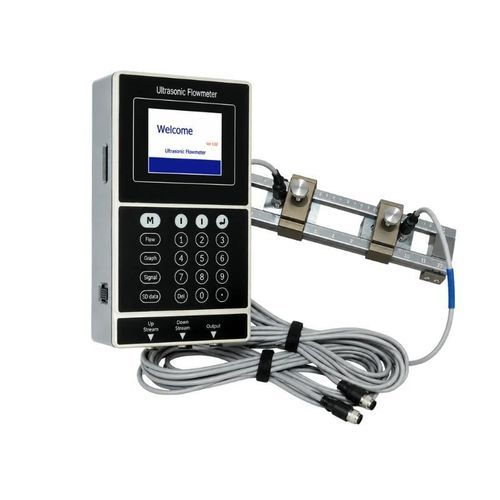

Débitmètre à ultrasons à temps de transit BBUFM-P

volumiquepour eaupour eaux usées

Présentation
Le BBUFM-P est un débitmètre ultrasonore portable à fixation clamp-on conçu pour les essais sur site, les inspections et la vérification temporaire des débits. Il utilise le principe du temps de transit ; les capteurs clamp-on se fixent à l'extérieur de la conduite sur un rail d'alignement intégré. Aucune découpe de canalisation, interruption de process ou contact avec le fluide n'est nécessaire.

Principales fonctionnalités

• Kit portable pour inspection et mesures temporaires
• Installation non invasive clamp-on sans perte de pression ni risque de fuite
• Batterie rechargeable offrant environ 16 heures d'autonomie
• Écran couleur TFT et clavier numérique pour une configuration aisée
• Rail d'alignement intégré pour un positionnement reproductible des capteurs
• Sortie analogique 4–20 mA pour intégration aux systèmes de mesure

Applications types

• Inspection de canalisations et vérification de débit sur site
• Comparaison sur le terrain de débitmètres installés
• Mesures temporaires sur lignes de process industrielles
• Systèmes d'alimentation en eau, eaux usées et irrigation
• Tests de circulation d'eau pour CVC et systèmes énergétiques

Contenu standard

• Transmetteur de débitmètre ultrasonore portable
• Capteurs clamp-on montés sur rail
• Câble pour capteurs
• Câble de sortie 4–20 mA
• Adaptateur d'alimentation
• Accessoires et fixations de montage
• Couplant acoustique
• Ruban à mesurer
• Valise de transport

Installation
Les montages en V, N, Z ou W peuvent être utilisés en fonction du diamètre de la conduite et des conditions du site. Veiller à ce que la section de conduite choisie soit pleine et fournisse les longueurs droites en amont et en aval requises pour une mesure précise.

Options disponibles
Montage des capteurs : rail d'alignement intégré
Longueur de câble standard : 5 m
Câble prolongé : jusqu'à 20 m par incréments de 5 m
Sortie : 4–20 mA

Informations pour le choix

• Diamètre extérieur de la canalisation, matériau et épaisseur de paroi
• Matériau et épaisseur de revêtement (liner)
• Type de liquide et température d'exploitation
• Plage de débit ou de vitesse attendue
• Emplacement de mesure et longueurs droites disponibles
• Longueur de câble requise

Caractéristiques techniques

• Principe de mesure : temps de transit ultrasonore
• Milieu : liquide dans une conduite pleine
• Plage de vitesse : -12 à +12 m/s
• Précision : ±0,5 % de la lecture ; ±0,01 m/s en basse vitesse
• Répétabilité : 0,15 %
• Linéarité : 0,5 %
• Taille de conduite : DN25 à DN5000
• Sortie analogique : 4–20 mA, charge maximale 750 Ω
• Autonomie batterie : environ 16 heures
• Affichage : TFT 3,5 pouces, 480 × 320
• Température d'utilisation du transmetteur : -40 à +60 °C
• Température des capteurs standard : -40 à +60 °C
• Humidité : jusqu'à 95 % HR, sans condensation
• Boîtier du transmetteur : alliage d'aluminium usiné CNC
• Poids du transmetteur : environ 0,82 kg
• Poids des capteurs et du rail : environ 1,29 kg
