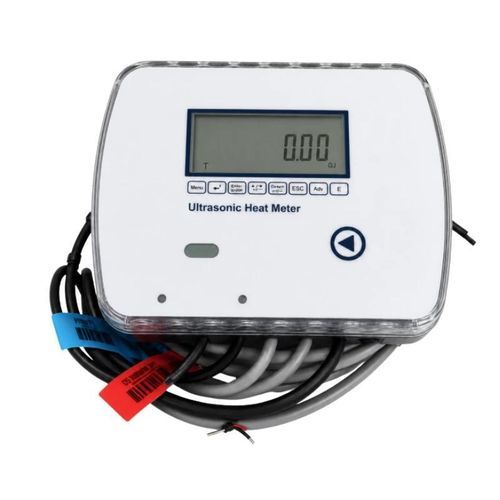

Compteur d'énergie thermique à ultrasons BBUEM-P

GPRS4-20 mAModbus

Présentation
Le BBUEM-P mesure l'énergie de chauffage et de refroidissement dans des installations hydrauliques DN15 à DN40. Il associe la mesure de débit par ultrasons à des capteurs de température PT1000 appariés sur les tuyaux aller et retour pour calculer l'énergie cumulée. Installation en ligne avec corps en cuivre ou en acier inoxydable. Interfaces de communication standard : infrarouge, RS485 et M-Bus ; options : 4-20 mA, RF et GPRS. Fonctionnement prépayé et option de vanne de régulation thermique disponibles.

Caractéristiques principales

• Mesure distincte de l'énergie de chauffage et de refroidissement
• Installation en ligne pour DN15–DN40
• Capteurs de température PT1000 appariés (tolérance 0,06 °C)
• Plage de mesure R50 (Qp/Qi = 50)
• Pas de pièces mécaniques rotatives
• Corps en cuivre ou inox ; montage horizontal ou vertical
• Historique de données stocké 18 mois
• Communications infrarouge, RS485 et M-Bus ; options 4-20 mA, RF, GPRS
• Prise en charge du mode prépayé et vanne de régulation en option

Spécifications de débit
Taille nominale | Débit max Qs | Débit permanent Qp | Débit min Qi
DN15 | 3 m³/h | 1,5 m³/h | 0,03 m³/h
DN20 | 5 m³/h | 2,5 m³/h | 0,05 m³/h
DN25 | 7 m³/h | 3,5 m³/h | 0,07 m³/h
DN32 | 12 m³/h | 6 m³/h | 0,12 m³/h
DN40 | 20 m³/h | 10 m³/h | 0,2 m³/h

Spécifications techniques
Paramètre | Spécification
Milieu mesuré | Eau ou liquide homogène
Tailles nominales | DN15, DN20, DN25, DN32, DN40
Précision de mesure du débit | ±2%
Classe de précision du compteur d'énergie | Classe 2 ou Classe 3
Plage de mesure Qp/Qi | 50
Pression nominale | 1,6 MPa
Perte de charge | <0,015 MPa
Capteurs de température | Capteurs PT1000 appariés
Tolérance d'appariement | 0,06 °C
Plage delta-T (chauffage) | 3 à 75 K
Plage delta-T (refroidissement) | 2 à 75 K
Résolution de température | 0,01 °C
Matériau du corps | Cuivre ou acier inoxydable
Indice de protection | IP65
Alimentation | Batterie lithium 3,6 V ; autonomie > 6 ans
Stockage des données | 18 mois
Communications standard | Infrarouge, RS485, M-Bus
Communications optionnelles | 4-20 mA, RF, GPRS
Protocoles | Modbus, CJ/T 188 ou protocole personnalisé
Installation | En ligne sur conduite d'alimentation ou de retour ; horizontal ou vertical
Configurations optionnelles | Fonctionnement prépayé, surveillance à distance, vanne de régulation

Applications typiques

• Mesure de chauffage résidentiel et d'immeubles
• Facturation énergétique dans petits bâtiments commerciaux
• Mesure d'énergie pour ventilo-convecteurs et dérivations de réseau
• Sous-comptage dans systèmes de chauffage et de refroidissement
• Projets de télérelève et prépaiement

Modèle et données techniques

• Modèle : BBUEM-P
• Milieu mesuré : Eau ou liquide homogène
• Tailles nominales : DN15, DN20, DN25, DN32, DN40
• Précision débit : ±2%
• Classe de précision énergie : Classe 2 ou Classe 3
• Plage de mesure (Qp/Qi) : 50 (R50)
• Pression nominale : 1,6 MPa
• Perte de charge : <0,015 MPa
• Capteurs : PT1000 appariés ; tolérance 0,06 °C
• Plages de température : Chauffage 3–75 K ; Refroidissement 2–75 K
• Résolution : 0,01 °C
• Corps : Cuivre ou acier inoxydable
• Protection : IP65
• Alimentation : Batterie lithium 3,6 V ; autonomie > 6 ans
• Stockage : 18 mois
• Communications : Infrarouge, RS485, M-Bus ; options 4-20 mA, RF, GPRS
• Protocoles : Modbus, CJ/T 188 ou personnalisé
• Installation : En ligne sur alimentation ou retour ; horizontal ou vertical
• Options : Prépayé, surveillance à distance, vanne de régulation
