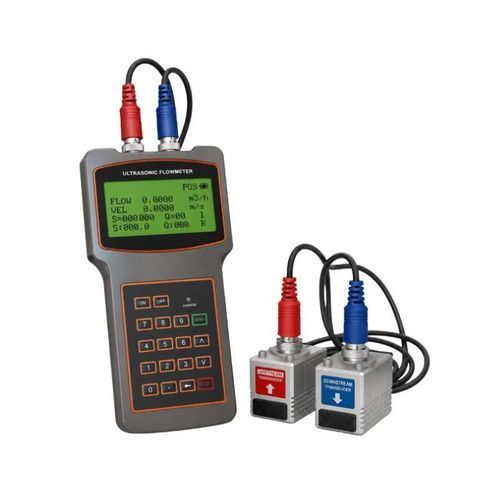

Débitmètre à ultrasons à temps de transit BBUFM-H

volumiquepour eaupour eaux usées

Présentation du produit
Le BBUFM-H est un débitmètre ultrasonique portatif à montage par pince conçu pour les inspections sur site, la mise en service et les mesures temporaires. Les transducteurs clamp-on (magnétiques ou à support) se fixent à l'extérieur de la canalisation pour mesurer le débit sans arrêter le process ni créer de perte de charge.

Caractéristiques clés

• Conception portable pour contrôles rapides sur site et en mise en service
• Installation non intrusive par pince : pas de coupure ni de découpe de tuyauterie
• Précision de mesure ±1% et grande répétabilité
• Plages de tuyaux de DN15 à DN6000 selon transducteur
• Transducteurs standards et haute température disponibles; protection transducteur IP67
• Écran rétroéclairé 4 × 16 caractères pour lecture sur site
• Enregistreur intégré (>2 000 enregistrements) et communication RS232 isolée
• Alimentation par trois piles Ni‑MH 1,2 V AAA; autonomie >12 heures en continu

Spécifications techniques
Principe de mesure — Temps de transit ultrasonique
Précision — ±1%
Linéarité — 0,5%
Répétabilité — 0,2%
Plage de vitesse — 0 à ±10 m/s
Taille de tuyau — DN15 à DN6000 (selon transducteur)
Matériaux de tuyau — Acier, inox, fonte, cuivre, ciment, PVC, aluminium, fibre de verre, tuyaux doublés
Liquides mesurés — Eau, eaux usées, eau de mer, huiles, produits chimiques, boissons et autres liquides homogènes conducteurs acoustiques
Température du milieu — -30 à +160 °C (selon transducteur)
Turbidité — ≤10000 ppm avec bulles limitées
Affichage — LCD rétroéclairé 4 × 16 caractères
Stockage de données — >2 000 enregistrements
Communication — RS232 isolé
Environnement unité principale — -20 à +60 °C; ≤85% HR
Protection transducteur — IP67
Piles — 3 × 1,2 V AAA Ni‑MH
Fonctionnement continu — >12 heures
Adaptateur — 90 à 260 VAC
Consommation — 1,5 W
Dimensions unité principale — 200 × 93 × 32 mm

Options de transducteur
Petit clamp-on — Tuyau: DN15 à DN100 — Température: -30 à +90 °C
Moyen clamp-on — Tuyau: DN50 à DN700 — Température: -30 à +90 °C
Grand clamp-on — Tuyau: DN300 à DN6000 — Température: -30 à +90 °C
Clamp-on haute température — Tuyau: DN15 à DN6000 — Température: jusqu'à +160 °C
Clamp-on avec support — Tuyau: DN15 à DN700 — Température: -30 à +90 °C
Support haute température — Tuyau: DN15 à DN700 — Température: jusqu'à +160 °C

Applications typiques

• Inspection des réseaux d'alimentation en eau et d'évacuation
• Systèmes CVC, circuits d'eau glacée et d'eau chaude
• Vérification de débit sur pipelines industriels
• Industries pétrolière, chimique et énergétique
• Mise en service, mesures temporaires et interventions sur site

Caractéristiques rapides

• Principe : Temps de transit ultrasonique
• Précision : ±1%
• Plage de débit : 0 à ±10 m/s
• Plage de tuyaux : DN15–DN6000 (selon modèle)
• Température : -30 à +160 °C (selon modèle)
• Enregistreur : >2 000 enregistrements
• Communication : RS232 isolé
• Autonomie : >12 heures (3 × AAA Ni‑MH)
• Indice transducteur : IP67
