Débitmètre à ultrasons à temps de transit BBUFM-S

volumiquepour eaupour produits chimiques

Présentation

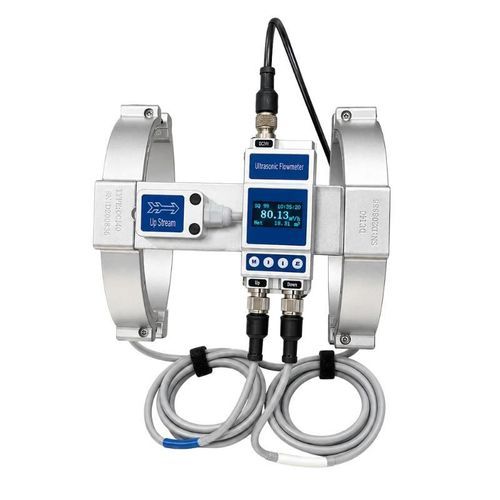

Le BBUFM-S est un débitmètre ultrasonique à montage par pince basé sur le principe du temps de transit, conçu pour les petits diamètres de tuyauterie et l'intégration dans les équipements. Les capteurs se fixent à l'extérieur de la canalisation avec un support adapté à la taille : aucune découpe, perçage ou contact avec le fluide n'est nécessaire. Configurations disponibles : compact, télécommande et télécommande haute température. Convient à la surveillance en ligne de l'eau, de l'eau purifiée/ultra-purifiée, des boissons et d'autres liquides de process propres dans les systèmes de nettoyage, les lignes de production et les installations HVAC.

Principales caractéristiques

• Mesure non invasive par pince sans modification de la tuyauterie
• Support de montage adapté à la taille pour un positionnement précis
• Versions compactes, distantes et distantes haute température
• Compatible avec les tuyaux métalliques et plastiques courants
• Afficheur OLED pour débits instantanés et accumulés
• Sortie 4–20 mA, RS485/Modbus et sortie d'alarme OCT en option
• Pas de pièces mobiles, perte de charge négligeable et faible maintenance

Applications typiques

• Systèmes de nettoyage industriels et de verre plat
• Lignes de production de boissons, agroalimentaire et pharmaceutique
• Systèmes d'eau purifiée et d'eau ultra-purifiée
• Unités HVAC, eau de refroidissement et circuits frigorifiques
• Transfert et surveillance de liquides de procédé
• Mesure de débit sur petits tuyaux et intégration OEM

Liquides compatibles
Conçu pour des liquides propres avec des propriétés acoustiques stables et peu de bulles ou cavitation. Médias typiques :

• Eau du réseau, eau purifiée et ultra-purée
• Boissons et liquides à base d'alcool
• Solutions acides, alcalines et salines
• Produits de nettoyage et solvants chimiques sélectionnés
• Autres liquides de procédé compatibles avec la transmission ultrasonore

Spécifications techniques
Principe de mesure : Temps de transit ultrasonique
Plage de vitesse : 0,1 à 5,0 m/s
Précision : ±2,0%
Répétabilité : 0,8%
Plage de diamètres extérieurs : ~9,53 à 220 mm
Sortie analogique : 4–20 mA, charge max 600 Ω
Sortie d'alarme : Alarme OCT optionnelle (seuil haut/bas)
Communication : RS485, protocole Modbus
Alimentation : 24 VDC
Longueur de câble standard : 2,0 m
Affichage : OLED 128 × 64
Totalisateur : Six chiffres
Stockage des données : Enregistrements journaliers, mensuels, annuels et accumulés
Température ambiante (compact) : 0 à 50 °C
Humidité : 0–95% HR, sans condensation
Indice de protection : IP54
Boîtier : Alliage d'aluminium

Options de configuration
Compact : Transmetteur et capteur intégrés en un seul ensemble ; pour diamètres extérieurs ~9,53 à 110 mm
Remote : Afficheur/transmetteur et capteur séparés ; couvre diamètres extérieurs ~9,53 à 220 mm
Remote haute température : Transmetteur et capteur séparés avec plage médiane étendue jusqu'à 0 à 110 °C

Plages de température
Compact : 0 à 50 °C
Remote standard : 0 à 80 °C
Remote haute température : 0 à 110 °C

Configurations de tuyauterie
9,53 mm — DN6
12,7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200

Plages de débit de référence
9,53 mm : 0,02 m³/h — 0,66 m³/h
12,7 mm : 0,04 m³/h — 1,18 m³/h
15 mm : 0,06 m³/h — 1,84 m³/h
20 mm : 0,06 m³/h — 3,18 m³/h
25 mm : 0,11 m³/h — 5,65 m³/h
32 mm : 0,18 m³/h — 8,83 m³/h
40 mm : 0,29 m³/h — 14,47 m³/h
50 mm : 0,45 m³/h — 22,61 m³/h
63 mm : 0,71 m³/h — 35,33 m³/h
75 mm : 1,19 m³/h — 59,70 m³/h
90 mm : 1,81 m³/h — 90,43 m³/h
110 mm : 2,83 m³/h — 141,30 m³/h
140 mm : 4,42 m³/h — 220,78 m³/h
160 mm : 6,36 m³/h — 317,93 m³/h
220 mm : 11,30 m³/h — 565,20 m³/h

Matériaux de tuyauterie compatibles

• Acier inoxydable
• Acier au carbone
• Cuivre
• PVC / CPVC
• PVDF
• PPR / PPH
• PFA / PU
• HDPE

Mesures et affichage

• Débit instantané
• Débit net accumulé
• Enregistrements accumulés journaliers, mensuels et annuels
• Unités métriques et impériales
• Alarmes seuil haut / seuil bas

Informations de sélection

• Diamètre extérieur réel, diamètre intérieur et épaisseur de paroi
• Matériau du tuyau
• Nature du liquide
• Température du milieu
• Plage de débit attendue
• Configuration souhaitée : compact, remote ou remote haute température
• Sorties et interfaces de communication requises

Caractéristiques / Spécifications techniques

• Principe de mesure : Temps de transit ultrasonique
• Plage de vitesse : 0,1 à 5,0 m/s
• Précision : ±2,0%
• Répétabilité : 0,8%
• Plage OD : ~9,53 à 220 mm
• Sortie analogique : 4–20 mA (600 Ω max)
• Alarme : OCT optionnelle seuil haut/bas
• Communication : RS485, Modbus
• Alimentation : 24 VDC
• Longueur de câble : 2,0 m (standard)
• Affichage : OLED 128 × 64
• Totalisateur : Six chiffres
• Stockage : Journalier, mensuel, annuel, accumulé
• Température ambiante (compact) : 0 à 50 °C
• Protection : IP54
• Boîtier : Alliage d'aluminium
