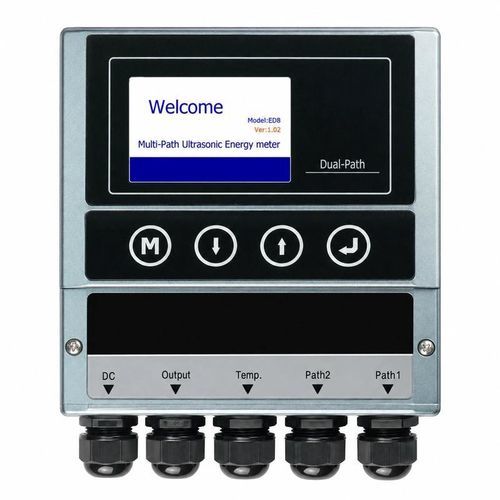

Compteur d'énergie thermique numérique BBUEM-DP

à ultrasons4-20 mAModbus

Aperçu du produit
Le BBUEM-DP est un compteur d'énergie thermique ultrasonique fixe à double trajet, conçu pour les grands réseaux d'eau glacée, d'eau chaude et les systèmes d'énergie thermique. Il associe la mesure de débit ultrasonique à double trajet et la mesure de température appariée aller/retour pour calculer l'énergie de chauffage ou de refroidissement à partir du débit liquide et du ΔT. Les capteurs clamp-on sont standard pour une installation non intrusive ; des capteurs immergés sont disponibles en option.

Principales caractéristiques

• Mesure de débit par temps de transit ultrasonique à double trajet pour une meilleure stabilité
• Calcul de l'énergie de chauffage et de refroidissement à partir du débit et du ΔT aller/retour
• Précision du débit : ±0,5 % de la valeur mesurée
• Précision énergie chauffage/refroidissement : ±1,0 %
• Plage de diamètres : 25 à 5000 mm
• Capteurs de température appariés avec erreur d'appariement 0,02 °C
• Sorties : 4–20 mA, impulsions/OCT, relais
• Communication : RS485 avec protocole Modbus
• Capteurs clamp-on en standard ; capteurs immergés en option

Applications typiques

• Groupes froids centraux et chaudières
• Supervision énergétique HVAC de grands bâtiments
• Réseaux de chauffage et de refroidissement urbains
• Systèmes industriels d'eau de refroidissement et d'échange thermique
• Systèmes utilitaires et de gestion d'énergie d'usine
• Mesure d'énergie thermique sur conduites de grand diamètre

Principe de mesure
Deux trajets ultrasoniques mesurent les différences de temps de transit pour déterminer la vitesse d'écoulement dans la même canalisation. L'énergie thermique est calculée à partir du débit mesuré et de la différence de température mesurée entre l'aller et le retour.

Caractéristiques techniques

• Principe de mesure du débit : temps de transit ultrasonique à double trajet
• Plage de vitesse : 0 à ±12 m/s
• Précision du débit : ±0,5 % de la valeur mesurée
• Précision énergie chauffage/refroidissement : ±1,0 %
• Erreur d'appariement des températures : 0,02 °C
• Diamètre de canalisation : 25 à 5000 mm
• Plage de mesure de température : 2 à 105 °C
• Sortie analogique : 4–20 mA, charge max. 750 Ω
• Sortie impulsion : 0–9999 Hz, OCT
• Sortie relais : SPST, max. 1 Hz
• Communication : RS485, protocole Modbus
• Alimentation : 24–36 VDC
• Affichage : TFT LCD 3,5" 480 × 320
• Température de fonctionnement de l'émetteur : -40 à 60 °C
• Température des transducteurs standard : -40 à 80 °C
• Humidité : jusqu'à 95 % HR, sans condensation
• Boîtier de l'émetteur : aluminium injecté
• Longueur de câble transducteur standard : 10 m
• Longueur de câble capteur de température : 5 m

Options de capteurs

• Débit : standard — transducteurs ultrasoniques clamp-on ; option — transducteurs ultrasoniques immergés
• Température : standard — capteurs de température clamp-on ; option — capteurs de température immergés

Informations de sélection

• Diamètre extérieur et épaisseur de paroi de la canalisation
• Matériau de la canalisation et revêtement interne éventuel
• Milieu de chauffage ou de refroidissement (eau, mélanges glycolés, etc.)
• Plage de températures aller/retour
• Plage de débits attendue et profil d'écoulement
• Exigence : capteurs clamp-on ou immergés
• Longueur de câble et cheminement requis
• Sorties et interfaces de communication requises (4–20 mA, impulsion, RS485/Modbus)
