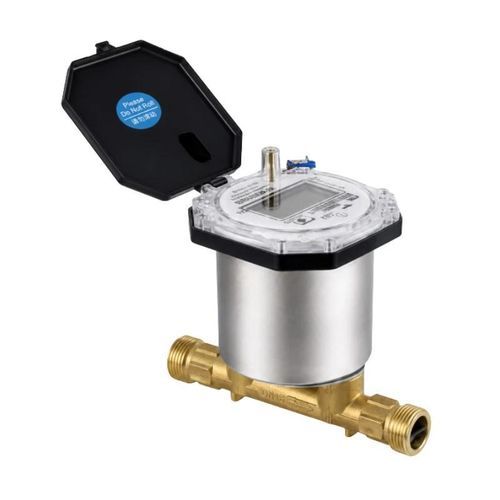

Compteur d'eau numérique BBUWM-V

à ultrasonsavec contrôle de fuites

Présentation du produit Le BBUWM-V est un compteur d'eau à ultrasons commandé par vanne qui utilise le principe du temps de transit pour calculer le débit à partir de la différence de temps de propagation entre les signaux ultrasoniques en amont et en aval. Il mesure, affiche et enregistre la consommation d'eau et intègre une vanne motorisée permettant la fermeture et la réouverture à distance. Les options de communication NB-IoT/CAT.1, RS485 et M-BUS permettent l’intégration à des systèmes de relevé à distance et de gestion de l’eau. Des versions DN15, DN20 et DN25 sont disponibles. Caractéristiques principales

• Mesure ultrasonique par temps de transit sans turbine mécanique
• Vanne motorisée intégrée pour la commande à distance
• Communication NB-IoT/CAT.1, RS485 et M-BUS
• Plage de mesure sélectionnable de R125 à R500
• Mesure du débit en sens direct et inverse
• Indice de protection IP68
• Jusqu’à 750 jours d’historique local de consommation d’eau
• Alarmes optionnelles en cas de fuite, de rupture de conduite, d’entartrage et d’utilisation anormale

Caractéristiques techniques Paramètre — Spécification Diamètre nominal — DN15, DN20, DN25 Résolution du volume cumulé — 0,000001 m³ Résolution du débit — 0,000001 m³/h Courant de fonctionnement statique — ≤ 30 µA Autonomie de la batterie — >6 ans Affichage — Écran LCD à 8 chiffres Classe de température — T30 ; T30/T50 indiquées dans les configurations de débit Classe de pression — MAP16 Classe de perte de charge — Δp25, Δp40 Indice de protection — IP68 Classe de précision — Classe 2 Environnement électromagnétique — E2 Classe de sévérité environnementale — Classe 0 Installation — Horizontale ou verticale Sensibilité au profil de débit — U5/D3 ou U0/D0 Débit inverse — Pris en charge Communication — NB-IoT/CAT.1, RS485, M-BUS Configurations de débit Calibre — Débit permanent Q3 — Débit de surcharge Q4 — Débit transitoire Q2 — Débit minimal Q1 — Valeurs R disponibles DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Erreur maximale admissible

• De Q1 à une valeur inférieure à Q2 : ±5 %
• De Q2 à Q4 : ±2 % pour des températures de l'eau jusqu'à 30 °C et ±3 % au-delà de 30 °C

Dimensions et raccords Calibre — Longueur L — Largeur W — Hauteur H — Poids — Filetage du corps du compteur — Filetage du raccord DN15 — 165 mm — 103 mm — 148 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 154 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 160 mm — 1,5 kg — G1 1/4B — R1 Normes applicables

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 M-Bus sans fil

Caractéristiques / spécifications techniques

• Modèle : BBUWM-V
• Principe de mesure : ultrasons à temps de transit (sans turbine mécanique)
• Diamètres nominaux : DN15, DN20, DN25
• Plage de mesure (valeurs R) : 125, 160, 200, 250, 315, 400, 500
• Débit permanent (Q3) : DN15 2,5 m³/h ; DN20 4 m³/h ; DN25 6,3 m³/h
• Résolution du volume cumulé : 0,000001 m³
• Résolution du débit instantané : 0,000001 m³/h
• Classe de précision : Classe 2
• Affichage : écran LCD à 8 chiffres
• Autonomie de la batterie : >6 ans
• Indice de protection : IP68
• Classe de pression : MAP16
• Classe de perte de charge : Δp25, Δp40
• Classe de température : T30 (T30/T50 dans les configurations de débit)
• Installation : Horizontale ou verticale
• Sensibilité au profil de débit : U5/D3 ou U0/D0
• Débit inverse : pris en charge
• Communications : NB-IoT/CAT.1, RS485, M-BUS
• Journal local : Jusqu’à 750 jours d’enregistrements de consommation d’eau
• Alarmes en option : fuite, rupture de conduite, entartrage, utilisation anormale
• Normes applicables : GB/T 778.1-3-2017 ; JJG 162-2019 ; CJ/T 434-2013 ; EN 13757-4 M-Bus sans fil
