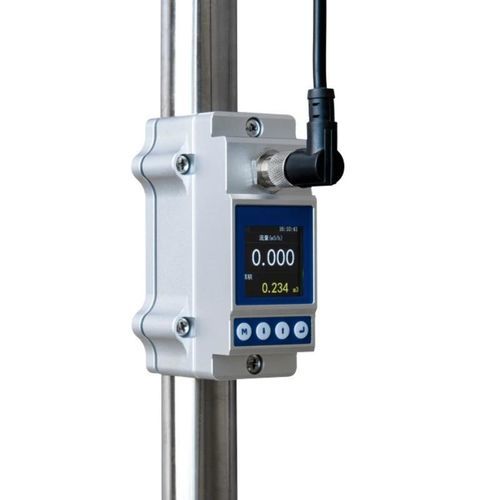

Compteur d'énergie thermique numérique BBUEM-S

à ultrasons4-20 mAModbus

Présentation du produit Le BBUEM-S est un compteur d'énergie de chauffage et de refroidissement à ultrasons de type « clamp-on » destiné aux petites canalisations d'eau. Le transducteur de débit et les capteurs de température associés sont fixés à l'extérieur des canalisations à l'aide de supports spécifiques, ce qui évite d'avoir à couper ou à modifier la tuyauterie existante. Le compteur mesure la vitesse de l'eau, les températures d'alimentation et de retour, ainsi que la différence de température, et calcule l'énergie de chauffage ou de refroidissement cumulée. Il est conçu pour les systèmes centraux de CVC (chauffage, ventilation et climatisation), de chauffage, d'échange thermique et de gestion énergétique des bâtiments. Caractéristiques principales

• Configurations dédiées pour les conduites de DN15 à DN80
• Transducteur de débit et capteurs de température montés à l’extérieur
• Aucune découpe de conduite, aucune interruption du processus, aucun contact avec le liquide
• Supports de montage spécifiques à laspécifiques au diamètre de la conduite
• Écran OLED affichant le débit et l’énergie cumulée
• Sortie 4–20 mA et communication RS485

Applications typiques

• Systèmes centraux de CVC à eau glacée et d’eau de refroidissement
• Petits systèmes de chauffage et d’échange thermique
• Surveillance énergétique par zone des bâtiments
• Eau de refroidissement des équipements industriels
• Totalisation de l’énergie de chauffage et de refroidissement

Caractéristiques techniques (tableau) Principe de mesure : temps de transit ultrasonique Fluide : eau Plage de vitesse : 0,1 à 5,0 m/s Précision de mesure du débit : ±2,0 % Répétabilité : 0,8 % Diamètre des conduites : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 Capteurs de température : PT1000 Plage de mesure de la température : 2 à 105 °C Température du fluide : 0 à 50 °C Sortie analogique : 4–20 mA, charge maximale de 600 Ω Sortie d'alarme : alarme de limite supérieure et inférieure OCT en option Communication : RS485 / Modbus ; MeterBUS en option Alimentation : 24 VCC Longueur du câble : 1,8 m Affichage : OLED 128 × 64 Stockage des données : enregistrements quotidiens, mensuels, annuels et totalisateur de débit Température ambiante : 0 à 50 °C Humidité : 0–95 % HR, sans condensation Indice de protection : IP54 Matériau du boîtier : alliage d’aluminium Matériaux des conduites : acier inoxydable, acier au carbone et PVC Configurations des conduites (référence) Diamètre nominal / Diamètre extérieur de référence de la conduite / Diamètre intérieur de référence de la conduite / Épaisseur de paroi de référence DN15 : 20 mm / 15 mm / 2,5 mm DN20 : 25 mm / 19 mm / 3 mm DN25 : 32 mm / 26 mm / 3 mm DN32 : 40 mm / 33 mm / 3,5 mm DN40 : 50 mm / 43 mm / 3,5 mm DN50 : 63 mm / 55 mm / 4 mm DN65 : 75 mm / 67 mm / 4 mm DN80 : 90 mm / 82 mm / 4 mm Mesures et affichage

• Débit instantané
• Totaux du débit aller et net
• Températures d'alimentation et de retour
• Différence de température
• Énergie de chauffage ou de refroidissement cumulée
• Enregistrements cumulés quotidiens, mensuels et annuels

Composants du kit

• Émetteur ultrasonique du compteur d’énergie
• Transducteur de débit à pince
• Deux capteurs de température PT1000
• Supports de fixation des capteurs de température
• Support de fixation du transducteur de débit
• Câbles de raccordement

Informations pour la sélection

• Diamètre nominal de la conduite et diamètre extérieur réel
• Matériau de la conduite, diamètre intérieur et épaisseur de paroi
• Application de chauffage ou de refroidissement
• Températures du fluide et ambiantes
• Sortie requise et interface de communication

Caractéristiques / Spécifications techniques

• Principe de mesure : temps de transit ultrasonique
• Fluide : Eau
• Plage de vitesse : 0,1 à 5,0 m/s
• Précision de mesure du débit : ±2,0 %
• Répétabilité : 0,8 %
• Diamètres de conduite pris en charge : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80
• Capteurs de température : PT1000
• Plage de mesure de température : 2 à 105 °C
• Plage de température du fluide : 0 à 50 °C
• Sortie analogique : 4–20 mA (charge max. 600 Ω)
• Communication : RS485 / Modbus (MeterBUS en option)
• Alimentation : 24 VCC
• Longueur du câble : 1,8 m
• Affichage : OLED 128 × 64
• Stockage des données : Enregistrements quotidiens, mensuels, annuels et totalisateur de débit
• Température ambiante : 0 à 50 °C
• Humidité : 0–95 % HR, sans condensation
• Indice de protection : IP54
• Matériau du boîtier : alliage d’aluminium
• Matériaux de tuyauterie compatibles : acier inoxydable, acier au carbone, PVC
