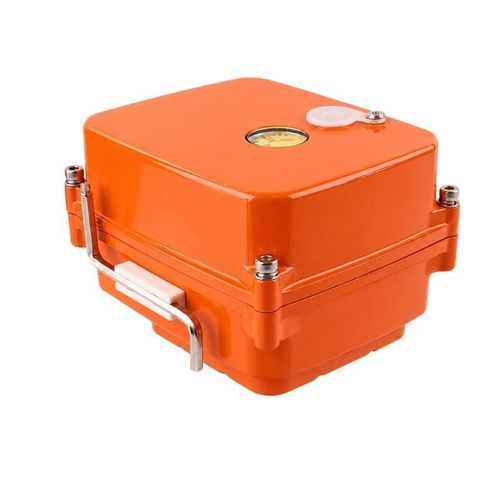

Actionneur de vanne électrique BBVA-ON

électromécaniquemotorisérotatif

Présentation du produit
Le BBVA-ON est un actionneur électrique On/Off pour vannes rotatives 0–90°, conçu pour automatiser l'ouverture et la fermeture de vannes à boisseau, papillon, diaphragme et autres vannes similaires. Le couple disponible va de 10 à 200 N·m, couvrant les petites vannes de précision jusqu'aux vannes industrielles à fort couple. Plusieurs boîtiers, tailles d'arbre et interfaces de commande sont disponibles pour s'adapter aux contraintes d'installation et de process.

Caractéristiques clés

• Couple de sortie : 10–200 N·m
• Angle standard : 0–90° pour fonctionnement On/Off
• Entrées de commande On/Off actives et passives
• Alimentation : DC 24 V ou AC 220 V
• Moteur sans balais DC avec transmission à engrenages métalliques
• Signaux de position ouvert/fermé et retour de position en option
• Protection contre blocage et surcharge
• Indice de protection IP65
• Options : réarmement après coupure, RS485, commande sans fil et 4G
• Variantes multi-tour et grande vitesse pour classes sélectionnées

Applications typiques

• Vannes motorisées à boisseau (2 voies, 3 voies, 4 voies)
• Vannes papillon et diaphragme motorisées
• Corps de vanne en inox, laiton et PVC-U
• Automatisation On/Off de réseaux industriels
• Commande marche/arrêt de l'eau, gaz et autres fluides
• Vannes montées sur équipement et systèmes d'automatisation

Spécifications générales
Mode de commande — Commande On/Off active ou passive
Couple de sortie — 10–200 N·m
Angle de rotation — 0–90°
Alimentation — DC 24 V ou AC 220 V
Temps de fonctionnement — 6–20 s selon configuration de couple
Arbre de sortie — 9×9, 11×11, 14×14, 17×17 mm
Puissance en veille — ≤5 W
Température de fonctionnement — −25 à 55°C (extrême −45 à 75°C)
Indice de protection — IP65
Matériau du boîtier — Plastique ou alliage d'aluminium
Couleur — Orange-rouge


Options couple et boîtier

• 10 N·m — Temps 6 s ; Arbre 9×9 mm ; Boîtier : Plastique ; Poids 0.2 kg ; Dimensions 69×61×58 mm
• 15–18 N·m — 8 s ; Arbre 9×9 mm ; Boîtier : Alliage d'aluminium ; Poids 0.38 kg ; Dimensions 69×61×58 mm
• 30–45 N·m — 10 s ; Arbre 11×11 mm ; Boîtier : Alliage d'aluminium ; Poids 0.87 kg ; Dimensions 78×57×80 mm
• 50–75 N·m — 15 s ; Arbre 14×14 mm ; Boîtier : Alliage d'aluminium ; Poids 1.0 kg ; Dimensions 110×90×82 mm
• 100 N·m — 10 s ; Arbre 17×17 mm ; Boîtier : Alliage d'aluminium ; Poids 3.6 kg ; Dimensions 143×110×140 mm
• 200 N·m — 20 s ; Arbre 17×17 mm ; Boîtier : Alliage d'aluminium ; Poids 3.6 kg ; Dimensions 143×110×140 mm

Données de puissance

• 10–45 N·m — DC24 V chargé ≤10 W ; AC220 V chargé ≤15 W ; DC24 V blocage ≤25 W ; AC220 V blocage ≤30 W
• 50–75 N·m — DC24 V chargé ≤15 W ; AC220 V chargé ≤20 W ; DC24 V blocage ≤30 W ; AC220 V blocage ≤35 W
• 100–200 N·m — DC24 V chargé ≤35 W ; AC220 V chargé ≤40 W ; DC24 V blocage ≤60 W ; AC220 V blocage ≤70 W

Fonctions optionnelles

• Signaux position ouvert/fermé — Disponibles sur toute la plage de couple
• Réarmement après coupure — Disponible pour configurations sélectionnées
• RS485 — Disponible pour 100–200 N·m
• Commande sans fil — Disponible pour 100–200 N·m
• Contrôle 4G — Disponible pour 100–200 N·m
• Multi-tour — Jusqu'à 5 tours (30–45 N·m) ; jusqu'à 10 tours (50–75 N·m) ; jusqu'à 7 ou 68 tours (100–200 N·m)
• Grande vitesse — Disponible selon la classe de couple

Configurations grande vitesse

• Classe 10 N·m — 3 s / 5 N·m
• Classe 30–45 N·m — 5 s / 10 N·m ; 15 s / 30 N·m
• Classe 50–75 N·m — 2,5 s / 10 N·m ; 5 s / 20 N·m ; 10 s / 30 N·m
• Classe 100–200 N·m — 2,5 s / 30 N·m

Guide de sélection
Sélectionnez un actionneur avec une marge de sécurité au‑delà du couple maximal de la vanne. Confirmez l'angle de rotation requis, le temps de fonctionnement, la taille de l'arbre, l'espace d'installation, l'alimentation et le signal de commande. Ajoutez le retour de position, le réarmement après coupure, la communication, le contrôle sans fil et les options multi‑tour ou grande vitesse selon les besoins.

Caractéristiques / Spécifications techniques

• Model/Series : BBVA-ON
• Mode de commande : Commande On/Off active ou passive
• Couple de sortie : 10–200 N·m
• Angle de rotation : 0–90°
• Alimentation : DC 24 V ou AC 220 V
• Moteur : Moteur DC sans balais avec transmission à engrenages métalliques
• Temps de fonctionnement : 6–20 s selon couple ; variantes rapides jusqu'à 2.5–3 s
• Tailles d'arbre : 9×9, 11×11, 14×14, 17×17 mm
• Puissance en veille : ≤5 W
• Température de fonctionnement : −25 à 55°C (extrême −45 à 75°C)
• Indice de protection : IP65
• Boîtier : Plastique ou alliage d'aluminium
• Poids et dimensions : Voir options couple/boîtier (0.2–3.6 kg)
• Options : signaux ouvert/fermé, réarmement, RS485, sans fil, 4G, multi‑tour, grande vitesse
