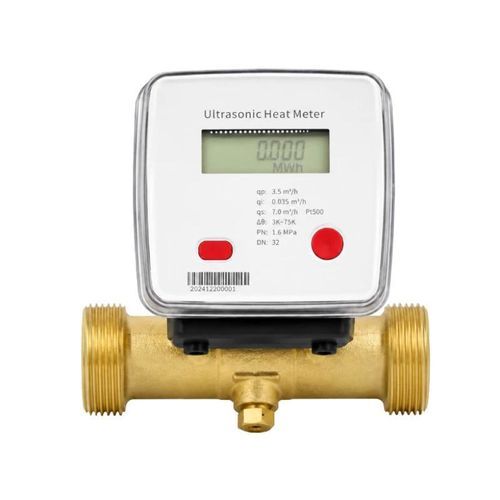

Compteur d'énergie thermique à ultrasons BBUEM-R

RS485sans filIoT

Présentation
Le BBUEM-R est un compteur d'énergie en ligne utilisant la mesure ultrasonique par temps de transit, associée à la mesure des températures d'aller et de retour, pour calculer l'énergie de chauffage et de refroidissement. L'appareil ne comporte aucune pièce mécanique mobile. Il est conçu pour les immeubles résidentiels et tertiaires, les réseaux de chaudières, les stations d'échange thermique et les systèmes de chauffage/refroidissement urbains. Tailles disponibles : DN15 à DN200. Le compteur prend en charge la mesure en sens avant et arrière, la détection des faibles débits, le stockage local des données et la télélecture via RS485, M‑Bus ou infrarouge ; NB‑IoT et LoRaWAN en option.

Caractéristiques principales

• Mesure de l'énergie de chauffage et de refroidissement
• Installation intégrée en ligne sans organes de mesure mobiles
• Mesure ultrasonique double canal par temps de transit
• Plage de mesure R100
• Mesure en sens avant et arrière
• Fonctionnement intelligent basse consommation
• Stockage local des données sur 24 mois
• Indice de protection IP68
• Unités d'énergie sélectionnables (kWh, GJ, Gcal)

Spécifications de débit
Taille nominale | Débit permanent Q3 | Débit maximum Qs | Débit minimum Qi
DN15 | 1.5 m³/h | 3.0 m³/h | 0.015 m³/h
DN20 | 2.5 m³/h | 5.0 m³/h | 0.025 m³/h
DN25 | 3.5 m³/h | 7.0 m³/h | 0.035 m³/h
DN32 | 6.0 m³/h | 12 m³/h | 0.06 m³/h
DN40 | 10 m³/h | 20 m³/h | 0.10 m³/h
DN50 | 15 m³/h | 30 m³/h | 0.15 m³/h
DN80 | 40 m³/h | 80 m³/h | 0.40 m³/h
DN100 | 60 m³/h | 120 m³/h | 0.60 m³/h
DN150 | 150 m³/h | 300 m³/h | 1.50 m³/h
DN200 | 250 m³/h | 500 m³/h | 2.50 m³/h

Applications typiques

• Sous‑comptage de chauffage résidentiel
• Facturation énergétique pour appartements et bâtiments commerciaux
• Systèmes de chauffage et de refroidissement urbains
• Réseaux de chaudières et stations d'échange thermique
• Gestion énergétique des bâtiments et télérelève

Caractéristiques techniques

• Tailles nominales : DN15 à DN200
• Plage de mesure : R100
• Classe de précision : Classe 2
• Plage de température de différence : 3 à 75 K
• Plage de température de fonctionnement : 4 à 95 °C
• Pression de service maximale : 1,6 MPa
• Construction : intégré en ligne
• Normes de communication : CJ/T 188‑2018, EN 1434
• Interfaces de données : RS485, M‑Bus, infrarouge
• Communication sans fil en option : NB‑IoT, LoRaWAN
• Batterie : lithium 3,6 V
• Autonomie : 6, 11 ou 15 ans
• Indice de protection : IP68
• Température ambiante : -15 à +70 °C
• Humidité ambiante : <100% RH
• Environnement électromagnétique : E1
• Stockage des données : 24 mois
• Courant statique : <12 μA
• Courant moyen de fonctionnement : <25 μA
• Unités d'énergie : kWh, GJ ou Gcal
