Transducteur à ultrasons à plaque BBUAF

immergeablehaute fréquence

Aperçu du produit
Le BBUAF est un système ultrasonique anti-encrassement destiné aux navires et installations offshore. Il comprend un module de commande 4 canaux, des transducteurs ultrasoniques (plat ou pour tuyau), des câbles de connexion, des bagues de fixation adhésives ou des brides adaptatrices et des accessoires de montage. Le système émet des vibrations pulsées adaptatives de 19,5–60 kHz à travers la coque ou les conduites pour réduire l'adhérence initiale d'algues, balanes et autres organismes d'encrassement. Conçu pour un fonctionnement préventif continu, il doit être installé sur des surfaces propres.

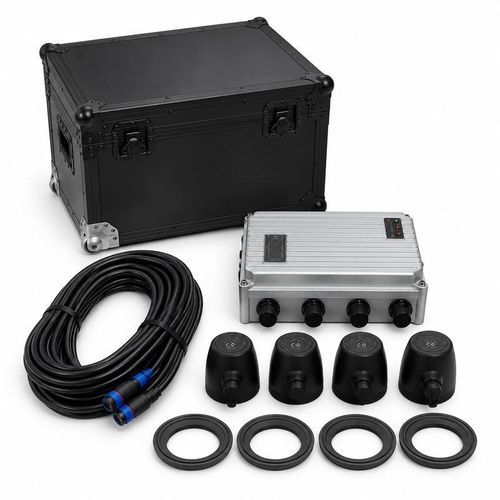

Composants du système

• Module de commande intelligent 4 canaux
• Transducteurs ultrasoniques pour montage plat et sur tuyau
• Câbles de connexion standard 5 m (extensibles)
• Bagues de fixation plates et brides adaptatrices pour tuyaux
• Adhésif d'installation et accessoires de montage
• Éléments de protection électrique

Caractéristiques principales

• Fonctionnement pulsé adaptatif : 19,5–60 kHz
• Module de commande 4 canaux, puissance nominale 200 W
• Consommation moyenne ≈50 W par transducteur
• Couverture de référence jusqu'à 20 m² par transducteur (selon installation)
• Module : IP65 / Transducteurs : IP68
• Alimentation AC 100–240 V ou DC 12–24 V (avec module adapté)
• Montage par collage plat ou bride adaptatrice ; installation non pénétrante
• Fonctionnement préventif continu 24 h/24
• Longueurs de câble extensibles jusqu'à 80 m

Spécifications techniques

• Objet du système : Limiter l'encrassement sur coques, conduites d'eau de mer, sea chests, filtres et structures submergées
• Canaux de commande : 4
• Fréquence de fonctionnement : 19,5–60 kHz (pulsé adaptatif)
• Puissance nominale du module : 200 W
• Puissance moyenne par transducteur : ≈50 W
• Couverture par transducteur : ≤20 m² (dépend du support et du montage)
• Protection module : IP65
• Protection transducteur : IP68
• Tension de fonctionnement : AC 100–240 V; DC 12–24 V (avec module adapté)
• Dimensions module : ≈304 × 218 × 105 mm
• Poids module : ≈4,2 kg
• Longueur de câble standard : 5 m (max 80 m)
• Température d'utilisation : -20°C à +60°C
• Sous-couches compatibles : Fibre de verre, aluminium, acier
• Garantie standard : 1 an (hors consommables et dommages d'origine humaine)

Options transducteur et de montage

• Transducteur plat — Dimensions : Φ115 × 88 mm (bague incluse) ; Installation : bague de fixation collée ; Emplacement typique : panneaux de coque plats, sea chests, surfaces planes
• Transducteur pour tuyau — Dimensions : 130 × 80 × 106 mm (bride adaptatrice incluse) ; Installation : bride adaptatrice selon diamètre du tuyau ; Emplacement typique : conduites d'eau de mer, filtres, circuits de refroidissement

Principe de fonctionnement
Le module de commande génère des signaux d'entraînement pulsés que les transducteurs convertissent en vibration mécanique transmise à travers la coque ou la conduite. Cette vibration microscopique continue perturbe les conditions d'attachement initial des organismes d'encrassement et prolonge les intervalles de nettoyage. Système à visée préventive : les surfaces fortement encrassées doivent être nettoyées avant installation. L'efficacité dépend du matériau, de l'épaisseur structurelle, de la position de montage, des obstacles et du nombre de transducteurs installés.

Applications typiques

• Navires commerciaux, bateaux de pêche, yachts et navires de travail
• Sea chests et prises d'eau de mer
• Conduites de refroidissement et filtres d'eau de mer
• Structures submergées proches des hélices
• Plateformes éoliennes offshore et ouvrages marins
• Cages d'aquaculture en mer profonde et équipements d'eau de mer
• Autres installations sous-marines exposées à l'encrassement biologique

Exigences d'installation

• Préparer une surface propre : enlever huile, rouille, revêtements et encrassement existant
• Coller les transducteurs plats avec les bagues de fixation ; choisir les brides adaptatrices selon le diamètre des tuyaux
• Installer le module de commande dans une salle des machines ou local sec
• Faire passer les câbles à au moins 20 cm d'autres câblages critiques et les protéger par gaine corruguée résistante au feu
• Éloigner les transducteurs d'au moins 30 cm des grands obstacles (paliers de gouvernail, barrots)
• Séparer les transducteurs des sondeurs et autres équipements acoustiques pour réduire les interférences
• Éviter l'installation sur les parois externes des réservoirs carburant/eau douce et dans un rayon de 50 cm autour

Recommandations de maintenance

• Contrôler les indicateurs du module et les connexions câble chaque mois
• Vérifier la fixation, l'étanchéité et les fusibles des transducteurs tous les six mois
• Inspecter les surfaces et emplacements de montage des transducteurs lors de la maintenance annuelle de la coque
• Évaluer l'efficacité en fonction de l'état du revêtement, de la zone d'exploitation et de la pression locale d'encrassement

Informations nécessaires pour la sélection

• Type de navire ou d'installation offshore
• Matériaux coque et conduites
• Zones à protéger et surface estimée
• Diamètres extérieurs des tuyaux d'eau de mer et emplacements de montage
• Source d'alimentation disponible et tension
• Distance de câble entre le module et chaque transducteur
• Emplacements des sondeurs, détecteurs de poissons ou autres équipements acoustiques
• Plans structuraux ou photographies des zones d'installation prévues

Modèle / Série

• Modèle/Série : BBUAF
• Canaux de commande : 4
• Fréquence de fonctionnement : 19,5–60 kHz (adaptatif)
• Puissance nominale du module : 200 W
• Puissance moyenne par transducteur : ≈50 W
• Couverture de référence : ≤20 m² par transducteur (selon installation)
• Protection : module IP65, transducteurs IP68
• Tension : AC 100–240 V ou DC 12–24 V (avec module adapté)
