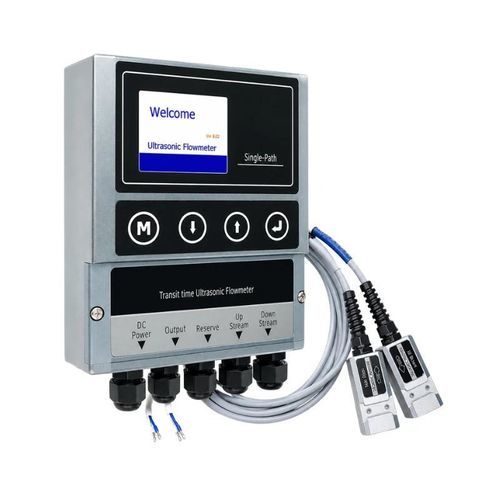

Débitmètre à ultrasons à temps de transit BBUFM-F

volumiquepour eaupour eaux usées

Présentation du produit Le BBUFM-F est un débitmètre à ultrasons fixe pour liquides, fonctionnant selon le principe de la mesure du temps de transit. Ses capteurs à fixation par serrage sont montés à l'extérieur de la conduite, ce qui permet une installation sans découpe de la conduite ni arrêt du processus. Il est conçu pour la surveillance continue du débit dans des conduites pleines. Le débitmètre mesure le débit instantané, la vitesse, le total aller, le total retour et le total net. Ses applications typiques comprennent l’approvisionnement en eau, le traitement de l’eau, les procédés chimiques, l’irrigation, les systèmes de chaudières et les canalisations de procédés industriels. Caractéristiques principales

• Mesure non invasive par serrage, sans contact avec le liquide
• Conçu pour les conduites pleines et tolérant de petites quantités de bulles ou de solides en suspension
• Totalisation des débits en sens direct, inverse et net
• Sorties analogiques, à impulsions, par relais et numériques
• Versions standard et étendues pour répondre à différentes exigences de précision et de diamètre de conduite
• Aucune pièce mobile, faible perte de charge et entretien minimal

Applications typiques

• Eaux de circulation et de refroidissement industrielles
• Approvisionnement en eau, eau brute et traitement des eaux usées
• Liquides de procédés chimiques et industriels
• Réseaux d’irrigation et de distribution d’eau
• Surveillance du débit des chaudières et des systèmes énergétiques

Caractéristiques techniques (tableau) Paramètre — Version standard / Version étendue Principe de mesure — Temps de transit ultrasonique / Temps de transit ultrasonique Milieu — Liquide dans une conduite pleine / Liquide dans une conduite pleine Plage de vitesse — -12 à +12 m/s / -12 à +12 m/s Précision — ±1,0 % de la valeur affichée / ±0,5 % de la valeur affichée Répétabilité — 0,2 % / 0,2 % Linéarité — ±1,0 % / ±0,5 % Diamètre de conduite — DN25 à DN2000 / DN25 à DN5000 Affichage — Écran LCD TFT 2,2 pouces, 320 × 240 / Écran LCD TFT 2,8 pouces, 320 × 240 Sortie analogique — 4–20 mA, charge maximale de 750 Ω / 4–20 mA, charge maximale de 750 Ω Sortie d'impulsions — 0–9999 Hz, OCT / 0–9999 Hz, OCT Sortie relais — SPST, 1 Hz maximum / SPST, 1 Hz maximum Communication — RS485, protocole Modbus / RS485, protocole Modbus Alimentation — 24–36 VCC / 24–36 VCC Température du transmetteur — de -40 à +60 °C / de -40 à +60 °C Température standard du capteur — de -40 à +80 °C / de -40 à +80 °C Humidité — Jusqu’à 95 % HR, sans condensation / Jusqu’à 95 % HR, sans condensation Boîtier du transmetteur — Plastique technique / Aluminium moulé sous pression Transducteurs et installation La configuration standard utilise des transducteurs à fixation par serrage. Les configurations de montage V, N, Z ou W peuvent être choisies en fonction du diamètre de la conduite, du matériau de la conduite, de l’épaisseur de la paroi, des propriétés acoustiques du liquide et de la longueur de conduite droite disponible. Options disponibles (tableau) Élément — Options disponibles Type de capteur — À pince ; type à insertion en option Câble du transducteur — 10 m en standard ; longueurs supplémentaires disponibles Méthode de montage — Méthode V, N, Z ou W Communication — RS485 / Modbus Transmission à distance — Module de communication à distance en option Informations de sélection

• Diamètre extérieur ou diamètre nominal de la conduite
• Matériaux de la conduite et du revêtement
• Épaisseurs de la paroi de la conduite et du revêtement
• Type de liquide et température de fonctionnement
• Plage de débit ou de vitesse requise
• Sorties requises, de communication et de longueur de câble
• Méthode d’installation et exigences en matière de protection environnementale

Caractéristiques / Spécifications techniques

• Principe de mesure : temps de transit ultrasonique
• Fluide : liquide dans une conduite pleine
• Plage de vitesse : de -12 à +12 m/s
• Précision : standard ±1,0 % de la lecture ; étendue : ±0,5 % de la valeur affichée
• Répétabilité : 0,2 %
• Linéarité : standard ±1,0 % ; étendue ±0,5 %
• Diamètre de conduite : standard DN25 à DN2000 ; étendue : de DN25 à DN5000
• Affichage : écran LCD TFT de 2,2 pouces (320 × 240) ou de 2,8 pouces (320 × 240)
• Sortie analogique : 4–20 mA, charge maximale de 750 Ω
• Sortie impulsionnelle : 0–9999 Hz, OCT
• Sortie relais : SPST, 1 Hz maximum
• Communication : RS485, protocole Modbus
• Alimentation : 24–36 VCC
• Température de fonctionnement (transmetteur) : de -40 à +60 °C
• Température du capteur : de -40 à +80 °C
• Humidité : Jusqu’à 95 % d’humidité relative, sans condensation
• Boîtier du transmetteur : plastique technique (standard) ou aluminium moulé sous pression (version étendue)
• Options de transducteur : à pince (standard) ou à insertion (en option) ; câble de 10 m en standard, longueurs supplémentaires disponibles ; méthodes de montage V/N/Z/W
