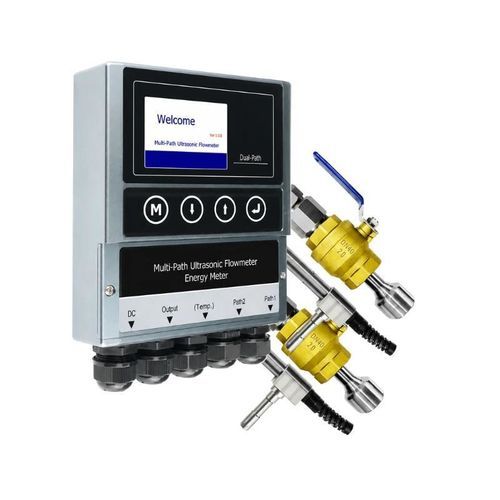

Débitmètre à ultrasons à temps de transit BBUFM-DP

volumiquepour liquidesDN25 - 1"

Présentation
Le BBUFM-DP est un débitmètre ultrasonique à temps de transit à fixation par serrage (montage externe) avec deux trajectoires acoustiques indépendantes sur une même conduite. Chaque trajectoire fournit débit, vitesse, totaux positifs/négatifs/net et informations de diagnostic. Les transducteurs se montent sans couper la canalisation, permettant une mesure non invasive sur des réseaux existants.

Principales caractéristiques

• Double trajectoire acoustique pour meilleure stabilité et diagnostics croisés
• Débit, vitesse, totalisateur et diagnostics d'erreur indépendants par trajectoire
• Installation non invasive par serrage — pas de contact avec le liquide
• Conçu pour conduites pleines et liquides contenant de faibles quantités de bulles ou de matières en suspension
• Sorties : 4–20 mA, impulsion, relais et RS485 (Modbus)
• Pas de pièces mobiles, faible perte de charge et maintenance minimale

Applications typiques

• Réseaux d'alimentation en eau critiques et boucles d'eau industrielle
• Stations d'eau potable et d'épuration
• Lignes de procédés chimiques et industriels
• Irrigation et grandes conduites de transfert d'eau
• Points de mesure nécessitant stabilité accrue et diagnostics

Caractéristiques techniques
Principe de mesure : Temps de transit ultrasonique
Trajectoires acoustiques : Double trajectoire
Média : Liquide dans une conduite pleine
Plage de vitesse : -12 à +12 m/s
Précision : ±0,5 % de la lecture ; ±0,01 m/s en basse vitesse
Répétabilité : 0,15 %
Linéarité : ±0,5 %
Taille de conduite : DN25 à DN5000
Sortie analogique : 4–20 mA, 750 Ω max
Sortie impulsion : 0–9999 Hz, OCT
Sortie relais : SPST, 1 Hz max
Communication : RS485, protocole Modbus
Alimentation : 24–36 VDC
Affichage : 3,5 in TFT LCD, 480 × 320
Température transmetteur : -40 à +60 °C
Température transducteur standard : -40 à +80 °C
Humidité : Jusqu'à 95 % HR, sans condensation
Turbidité applicable : 0–12000 NTU
Plage de pH applicable : 6–9
Boîtier transmetteur : Aluminium sous pression, IP54
Protection transducteurs : IP68
Poids transmetteur standard : env. 1,5 kg
Poids jeu de transducteurs standard : env. 1,5 kg
Longueur de câble standard : 10 m (extensible jusqu'à 200 m)

Affichage et diagnostics

• Débit et vitesse affichés pour les deux trajectoires
• Totalisateurs positif, négatif et net
• Affichage d'état et diagnostics indépendants par trajectoire
• Codes d'erreur et informations diagnostiques pour évaluer l'installation

Transducteurs et installation
Standard : transducteurs double trajectoire à montage par serrage, fixés à l'extérieur de la conduite. Option : transducteurs d'insertion si requis. Longueur de câble standard 10 m, extensible jusqu'à 200 m par incréments de 5 m. Méthodes de montage : V, N, Z ou W selon tuyauterie et application. Transmetteur montage mural.

Informations de sélection

• Diamètre extérieur ou diamètre nominal (DN)
• Matériau de la conduite, revêtement interne et épaisseur paroi
• Type de liquide, turbidité et température de service
• Plage de débit ou de vitesse requise
• Arrangement de montage des transducteurs (V/N/Z/W)
• Sorties requises, protocole de communication et longueur de câble

Modèle / Résumé technique

• Modèle : BBUFM-DP
• Principe : Temps de transit ultrasonique
• Trajectoires acoustiques : Double trajectoire
• Gamme de conduite : DN25 à DN5000
• Plage de vitesse : -12 à +12 m/s
• Précision : ±0,5 % de la lecture ; ±0,01 m/s en basse vitesse
• Sorties : 4–20 mA, impulsion, relais, RS485 (Modbus)
• Alimentation : 24–36 VDC
• Affichage : 3,5 in TFT LCD
• Boîtier : Aluminium sous pression, IP54 ; Transducteurs IP68
