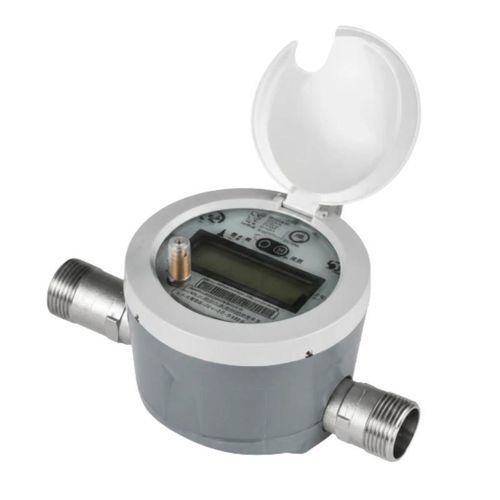

Compteur d'eau numérique BBUWM-D

à ultrasonsrésidentielintelligent

Présentation du produit
Le BBUWM-D est un compteur d'eau potable à ultrasons transit-time pour DN15, conçu pour la mesure précise de la consommation, l'affichage local et la gestion à distance des canalisations d'eau potable. Il prend en charge la communication NB-IoT/CAT.1, la mesure bidirectionnelle (aller/retour), un fonctionnement basse consommation et une protection IP68.

Caractéristiques clés

• Mesure d'eau potable DN15
• Mesure ultrasonique transit-time
• Communication distante NB-IoT/CAT.1
• Mesure des débits direct et inverse
• Classe de précision 1
• Protection IP68
• Installation horizontale ou verticale
• Alarmes optionnelles: fuite, rupture de canalisation, encrassement

Spécifications techniques

• Modèle — BBUWM-D
• Diamètre nominal — DN15
• Méthode de mesure — Transit-time ultrasonique
• Communication — NB-IoT/CAT.1
• Mesure bidirectionnelle — Oui (direct et inverse)
• Classe de précision — Classe 1
• Indice de protection — IP68
• Résolution volume accumulé — 0,001 m³
• Résolution débit instantané — 0,001 m³/h
• Courant de fonctionnement statique — ≤20 µA
• Autonomie batterie — >6 ans
• Affichage — LCD 8 chiffres
• Classe de température — T30
• Classe de pression — MAP16
• Classe de perte de charge — Δp40
• Environnement électromagnétique — E2
• Gravité environnementale — Classe B, Classe C
• Installation — Horizontale ou verticale
• Sensibilité du profil d'écoulement — U5/D3 ou U0/D0
• Débit inverse — Pris en charge

Configuration de débit

• DN15 — Débit permanent Q3 : 2,5 m³/h ; Débit de surcharge Q4 : 1,25 × Q3 ; Débit transitoire Q2 : 1,6 × Q1 ; Débit minimal Q1 : Q3/R ; Valeurs R disponibles : 125, 160, 200, 250, 315, 400, 500

Erreur maximale admissible

• De Q1 jusqu'à inférieur à Q2 : ±5 %
• De Q2 à Q4 : ±2 %

Dimensions et raccordements

• Longueur (L) — 165 mm
• Largeur (W) — 98 mm
• Hauteur (H) — 84 mm
• Poids — 1 kg
• Filetage corps compteur — G3/4B (longueur 12 mm)
• Raccord union — longueur 43 mm ; filetage R1/2 (longueur 15 mm)

Normes applicables

• GB/T 778-2018
• JG/T 162-2009
• EN 13757 Wireless M-Bus

Caractéristiques / Spécifications techniques

• Modèle : BBUWM-D
• Diamètre nominal : DN15
• Mesure : Transit-time ultrasonique
• Communication : NB-IoT/CAT.1
• Bidirectionnel : Oui
• Classe de précision : Classe 1
• Indice de protection : IP68
• Autonomie batterie : >6 ans
• Affichage : LCD 8 chiffres
• Dimensions (L×W×H) : 165 mm × 98 mm × 84 mm
• Poids : 1 kg
