Compteur d'eau numérique BBUWM-I

à ultrasonsindustriel

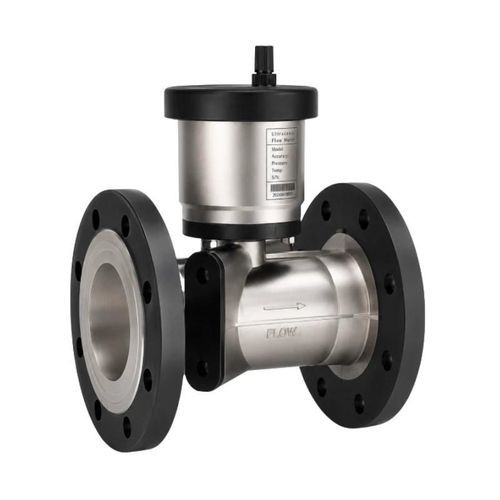

Présentation du produit Le BBUWM-I est un compteur d'eau à ultrasons multipath à brides destiné aux grandes canalisations et aux environnements exigeants. Son système de mesure par temps de transit ne comporte aucun élément de mesure mécanique. Le compteur affiche le débit cumulé, le débit instantané, la pression, le sens d'écoulement et l'état de fonctionnement, et prend en charge le relevé à distance ainsi que la gestion des données. Il est disponible dans des tailles allant de DN50 à DN500. Le corps est fabriqué en acier inoxydable 304 en standard, avec des options en acier inoxydable 316 et 316L. Les interfaces de communication comprennent RS485/Modbus, M-Bus, NB-IoT/CAT.1, impulsions, 4–20 mA, GPRS et BACnet. Caractéristiques principales

• Mesure ultrasonique à trajets multiples
• Construction à brides de DN50 à DN500
• Plage de mesure R500
• Mesure bidirectionnelle
• Indice de protection IP68
• Faible perte de charge
• Classe de précision 2 avec option Classe 1
• Autonomie de la batterie jusqu’à 10 ans
• Enregistrement des données sur 750 jours et 72 mois
• Plusieurs options de communication filaire et sans fil

Caractéristiques techniques Paramètre | Spécification Diamètre nominal : DN50 à DN500 Pression de service maximale : 1,6 MPa Classe de température : T30, T50 ; versions haute température T70 et T90 Classe de précision : Classe 2 ; Classe 1 en option Matériau : SS304 ; SS316 ou SS316L en option Autonomie de la batterie : 10 ans Indice de protection : IP68 Température ambiante : de -40 à +70 °C Humidité ambiante : ≤ 100 % HR Classe de perte de charge : Δp0, Δp16, Δp25 Classe climatique et mécanique : Classe C Environnement électromagnétique : E2 Sensibilité au profil d'écoulement : U5/D3 ou U0/D0 Fréquence de mesure : Adaptative, 1 à 4 mesures/s Raccordement : À bride, GB/T 9119-2010 Affichage : écran LCD à deux lignes de 9 chiffres avec indicateurs d'état Sorties et communication

• RS485 / Modbus-RTU
• M-Bus
• NB-IoT/CAT.1
• Sortie d'impulsions
• 4–20 mA
• GPRS
• BACnet
• Interface optique EN 13757 à 2 400 bps

Les débits en bauds RS485 de 2 400, 4 800 et 9 600 bps sont disponibles ; la valeur par défaut est de 2 400 bps.

Caractéristiques de débit DN | Débit de démarrage Qstart | Débit minimal Q1 | Débit transitoire Q2 | Débit permanent Q3 | Débit de surcharge Q4 | R 50 : 13 L/h | 0,08 m³/h | 0,13 m³/h | 40 m³/h | 50 m³/h | 500 65 : 23 L/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 80 : 34 L/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 100 : 54 L/h | 0,20 m³/h | 0,32 m³/h | 100 m³/h | 125 m³/h | 500 125 : 84 L/h | 0,32 m³/h | 0,51 m³/h | 160 m³/h | 200 m³/h | 500 150 : 121 L/h | 0,50 m³/h | 0,80 m³/h | 250 m³/h | 312,5 m³/h | 500 200 : 215 L/h | 0,80 m³/h | 1,28 m³/h | 400 m³/h | 500 m³/h | 500 250 : 336 L/h | 2,00 m³/h | 3,20 m³/h | 1 000 m³/h | 1 250 m³/h | 500 300 : 483 L/h | 2,00 m³/h | 3,20 m³/h | 1 000 m³/h | 1 250 m³/h | 500 400 : 859 L/h | 3,20 m³/h | 5,12 m³/h | 1 600 m³/h | 2 000 m³/h | 500 500 : 1 343 L/h | 5,00 m³/h | 8,00 m³/h | 2 500 m³/h | 3 125 m³/h | 500 Dimensions et poids DN | L | l | H | Trous de fixation | K | Pression | Poids en acier inoxydable 50 : 200 mm | 165 mm | 257 mm | 18 × 4 | 125 mm | 1,6 MPa | 9,52 kg 65 : 200 mm | 177 mm | 277 mm | 18 × 4 | 145 mm | 1,6 MPa | 11,6 kg 80 : 225 mm | 200 mm | 297 mm | 18 × 8 | 160 mm | 1,6 MPa | 14,1 kg 100 : 250 mm | 220 mm | 314 mm | 18 × 8 | 180 mm | 1,6 MPa | 17,1 kg 150 : 300 mm | 285 mm | 373 mm | 22 × 8 | 240 mm | 1,6 MPa | 26,98 kg 200 : 350 mm | 340 mm | 431 mm | 22 × 8 | 295 mm | 1,6 MPa | 37,9 kg 250 : 450 mm | 395 mm | 500 mm | 22 × 12 | 350 mm | 1,6 MPa | 41,7 kg 300 : 500 mm | 445 mm | 552 mm | 22 × 12 | 400 mm | 1,6 MPa | 49,7 kg Stockage des données

• 7 × 24 heures les plus récentes
• 750 enregistrements quotidiens
• 72 enregistrements mensuels
• Conservation permanente après coupure de courant

Normes applicables

• GB/T 778-2018
• ISO 4064
• OIML R49
• AWWA C750-10

Caractéristiques / spécifications techniques

• Modèle : BBUWM-I
• Diamètre nominal : DN50–DN500
• Principe de mesure : ultrasons à temps de transit multipath
• Précision : Classe 2 (Classe 1 en option)
• Plage de mesure : R500
• Pression de service maximale : 1,6 MPa
• Matériau du corps : SS304 standard ; en option SS316, SS316L
• Indice de protection : IP68
• Autonomie de la batterie : jusqu’à 10 ans
• Classes de température : T30, T50 ; versions haute température T70, T90
• Affichage : écran LCD à deux lignes de 9 chiffres avec indicateurs d’état
• Communications : RS485/Modbus-RTU, M-Bus, NB-IoT/CAT.1, impulsions, 4–20 mA, GPRS, BACnet, interface optique EN 13757
• Enregistrement des données : 7 × 24 h pour les données les plus récentes, 750 par jour, 72 par mois, conservation permanente après coupure de courant
• Raccordement : à bride selon la norme GB/T 9119-2010
