Actionneur de vanne électrique BBVA-MOD

motorisérotatifmulti-tour

Présentation du produit

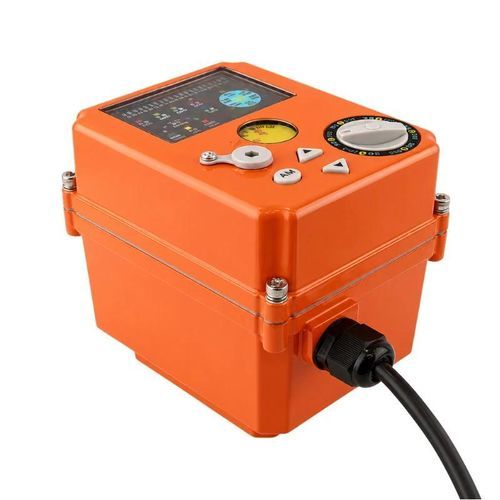

Le BBVA-MOD est conçu pour le contrôle en continu de la position des vannes à bille, robinets papillon, vannes à membrane et autres vannes rotatives. Il accepte un signal de commande 4–20 mA ou 0–10 V, positionne la vanne selon la consigne et fournit un signal de retour de position correspondant. Il convient à la régulation automatique des flux de gaz et de liquides. L'actionneur couvre une plage de couple de 10 à 200 N·m et est disponible avec affichage OLED, LED ou LCD. Le panneau affiche la position de vanne, la consigne, l'état de fonctionnement et les informations de défaut, et offre des fonctions de manoeuvre manuelle, d'étalonnage de position et de réglage des paramètres de contrôle.

Principales caractéristiques

• Plage de couple de 10 à 200 N·m
• Commande proportionnelle 4–20 mA ou 0–10 V
• Retour de position 4–20 mA ou 0–10 V
• Commande de position continue 0–90°
• Erreur de base ±0.5% et hystérésis inférieure à 0.3%
• Précision de positionnement réglable de 0.2% à 3.6%
• Options d'affichage : OLED, LED ou LCD couleur
• Manoeuvre manuelle, étalonnage de position et affichage d'état
• RS485 et signaux d'ouverture/fermeture en option
• Options sans fil, 4G, réarmement après coupure et multi-tours pour certaines configurations

Applications typiques

• Vannes à bille motorisées en modulation
• Vannes papillon motorisées en modulation
• Vannes à membrane motorisées en modulation
• Régulation des débits de gaz et de liquides
• Contrôle à distance de la position de vanne
• Contrôle de process industriel et automatisation d'équipements
• Vannes en acier inoxydable, laiton et UPVC

Caractéristiques générales
Paramètre — Spécification
Mode de commande — Commande modulante
Signal d'entrée — 4–20 mA ou 0–10 V
Retour de sortie — 4–20 mA ou 0–10 V
Couple de sortie — 10–200 N·m
Angle de rotation — 0–90°
Alimentation — DC 24 V ou AC 220 V
Temps de fonctionnement — 8–20 s, selon configuration de couple
Erreur de base — ±0.5%
Hystérésis — <0.3%
Précision de positionnement — Réglable de 0.2% à 3.6%
Puissance en veille — ≤5 W
Température de fonctionnement — −25 à 55°C
Plage de températures extrêmes — −45 à 75°C
Indice de protection — IP65 ; IP55 pour certaines configurations avec affichage interne
Matériau du boîtier — Plastique ou alliage d'aluminium

Options de couple et boîtier
Configuration de couple — Temps de fonctionnement — Arbre de sortie — Affichage — Poids — Dimensions
10 N·m — 8 s — 9×9 mm — OLED — 0.2 kg — 69×61×58 mm
15–18 N·m — 8 s — 9×9 mm — OLED — 0.38 kg — 69×61×58 mm
30–45 N·m — 10 s — 11×11 mm — OLED — 0.87 kg — 78×57×80 mm
50–75 N·m — 15 s — 14×14 mm — OLED interne ou LCD couleur — 1.0 kg — 110×90×82 mm
100 N·m — 10 s — 17×17 mm — LED ou LCD couleur — 3.6 kg — 143×110×140 mm
200 N·m — 20 s — 17×17 mm — LED ou LCD couleur — 3.6 kg — 143×110×140 mm

Données d'alimentation
Plage de couple — Puissance nominale DC 24 V — Puissance nominale AC 220 V — Puissance de blocage DC 24 V — Puissance de blocage AC 220 V
10–45 N·m — ≤10 W — ≤15 W — ≤25 W — ≤30 W
50–75 N·m — ≤15 W — ≤20 W — ≤30 W — ≤35 W
100–200 N·m — ≤35 W — ≤40 W — ≤60 W — ≤70 W

Options de commande et communication
Élément de configuration — Options disponibles
Signal d'entrée — 4–20 mA ou 0–10 V
Retour de sortie — 4–20 mA ou 0–10 V
Signaux d'ouverture et de fermeture — Disponibles sur toute la plage de couple
RS485 — Disponible sur toute la plage de couple
Télécommande sans fil — Disponible pour certaines configurations 30–200 N·m
Contrôle 4G — Disponible pour certaines configurations 30–200 N·m
Réarmement après coupure — Disponible pour certaines configurations 50–200 N·m
Fonction multi-tours — Jusqu'à 5 tours pour 30–45 N·m ; jusqu'à 10 tours pour 50–75 N·m ; jusqu'à 7 ou 68 tours pour 100–200 N·m

Options d'affichage
Plage de couple — Type d'affichage
10–45 N·m — Affichage OLED
50–75 N·m — OLED interne ou LCD couleur
100–200 N·m — LED ou LCD couleur
L'affichage peut indiquer la position réelle de la vanne, la consigne de position, l'état de fonctionnement et les informations de défaut. Le type d'affichage disponible dépend de la configuration de couple et de commande sélectionnée.

Guide de sélection
Le choix doit prendre en compte le couple maximal de régulation de la vanne, le signal de commande, le signal de retour, la précision de positionnement, le temps de fonctionnement, l'arbre de sortie et l'espace d'installation disponible. Sélectionnez les options RS485, commande sans fil, réarmement après coupure, multi-tours et affichage nécessaires lors de la configuration de l'actionneur.

Caractéristiques / Spécifications techniques

• Model: BBVA-MOD
• Control mode: Modulating control
• Input signal: 4–20 mA or 0–10 V
• Output feedback: 4–20 mA or 0–10 V
• Output torque: 10–200 N·m (configurable)
• Rotation angle: 0–90°
• Power supply: DC 24 V or AC 220 V
• Operating time: 8–20 s (depending on torque)
• Basic error: ±0.5%
• Hysteresis: <0.3%
• Positioning accuracy: Adjustable 0.2%–3.6%
• Standby power: ≤5 W
• Operating temperature: −25 to 55°C (extreme −45 to 75°C)
• Protection rating: IP65 (IP55 for selected internal-display configurations)
• Housing material: Plastic or aluminum alloy
• Display options: OLED, LED, or color LCD depending on torque
• Communications/options: RS485, open/closed signals, wireless, 4G, power-failure reset, multi-turn
• Weight & dimensions: Vary by torque configuration (see torque table for details)
