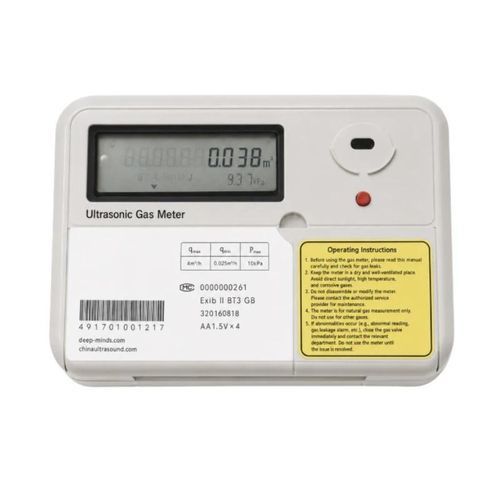

Compteur de gaz numérique BBUGM-S

à ultrasonsIoT

Aperçu du produit
Le BBUGM-S est un compteur de gaz ultrasonique intelligent utilisant la mesure par temps de transit dans une conduite fermée. Il affiche le débit instantané et le volume cumulé. Sa conception entièrement électronique supprime l'usure mécanique et intègre le contrôle de vanne, le stockage des données et la communication sans fil.

Applications et gaz pris en charge
Disponible en versions G1.6, G2.5 et G4 pour la mesure résidentielle et commerciale du gaz naturel, du GPL, de l'air, de l'azote et d'autres gaz inertes. Communications en option : LoRa ou NB‑IoT. Entrée à contact sec pour liaison avec alarmes gaz. Ne convient pas pour l'hydrogène, l'oxygène, l'acétylène, le sulfure d'hydrogène ou les gaz toxiques/corrosifs.

Principales caractéristiques

• Mesure ultrasonique par temps de transit en conduite fermée
• Versions : G1.6, G2.5, G4
• Classe de précision 1.5 (±3% en bas débit, ±1.5% de qt à qmax)
• Contrôle de vanne intégré et affichage prépayé/prix échelonné
• Communication sans fil optionnelle LoRa ou NB‑IoT
• Liaison alarme fuite gaz via entrée à contact sec
• Diagnostics intégrés et enregistrements d'événements anormaux
• Alimentation par pile (3,6 V ER lithium) avec entrée externe 9 VDC optionnelle
• Indice de protection IP65 et appellation antidéflagrante : Ex ib IIB T3 Gb

Spécifications de débit (tableau)
Version | Débit permanent | Plage de débit
G1.6 | 1,6 m³/h | 0,016 à 2,5 m³/h
G2.5 | 2,5 m³/h | 0,025 à 4 m³/h
G4 | 4 m³/h | 0,04 à 6 m³/h

Spécifications techniques (tableau)
Paramètre | Spécification
Gaz mesurés | Gaz naturel, GPL, air, azote et autres gaz inertes
Classe de précision | Classe 1.5
Erreur d'indication, qmin ≤ q < qt | ±3%
Erreur d'indication, qt ≤ q ≤ qmax | ±1,5%
Pression de service maximale | 10 kPa
Température de fonctionnement | -20 à +50 °C
Température de stockage | -25 à +55 °C
Informations affichées | Débit instantané, volume cumulé, état batterie, état vanne, solde restant, montant d'achat, prix unitaire, consommation cumulée
Pile de comptage | 3,6 V ER lithium (durée de vie 10 ans)
Piles communication/vanne | 4 × AA 1,5 V
Alimentation externe | Entrée 9 VDC en option
Communication sans fil | LoRa ou NB‑IoT
Autres interfaces | Sortie impulsion, communication infrarouge (CJ/T 188 à 1200 bps), entrée alarme gaz
Équivalent impulsion | 10 L/P
Indice de protection | IP65
Appellation antidéflagrante | Ex ib IIB T3 Gb

Gaz mesurables et interdits
Mesurable : gaz naturel, GPL, air, azote et autres gaz inertes. Interdit : hydrogène, oxygène, acétylène, sulfure d'hydrogène, gaz toxiques ou corrosifs.

Applications types

• Mesurage du gaz naturel résidentiel
• Mesurage du gaz commercial
• Mesure de consommation de GPL
• Gestion du gaz prépayé
• Télérelevé et commande de vanne à distance
• Liaison avec alarme fuite gaz

Résumé des spécifications

• Versions : G1.6, G2.5, G4
• Principe de mesure : temps de transit ultrasonique en conduite fermée
• Précision : Classe 1.5 (±3% en bas débit, ±1,5% de qt à qmax)
• Pression de service max : 10 kPa
• Température de fonctionnement : -20 à +50 °C ; stockage : -25 à +55 °C
• Affichage : débit instantané, volume cumulé, état batterie/vanne, solde et informations tarifaires
• Piles : comptage — 3,6 V ER lithium (10 ans) ; communication/vanne — 4 × AA 1,5 V
• Alimentation externe : entrée 9 VDC optionnelle
• Sans fil : LoRa ou NB‑IoT ; Interfaces : impulsion, infrarouge (CJ/T 188), entrée alarme gaz
• Équivalent impulsion : 10 L/P ; Protection : IP65 ; Antidéflagrant : Ex ib IIB T3 Gb
