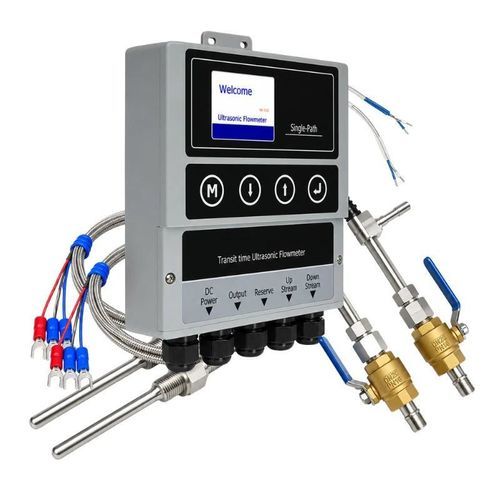

Compteur d'énergie thermique numérique BBUEM-F

à ultrasons4-20 mAModbus

Présentation du produit
Le BBUEM-F est un compteur ultrasonique fixe pour la surveillance de l'énergie de chauffage et de refroidissement dans des réseaux d'eau fermés. Il combine une mesure du débit par temps de transit ultrasonique avec des entrées de température appariées pour calculer la puissance instantanée et l'énergie accumulée à partir du débit et de la différence de température aller–retour. Des capteurs de débit montés à l'extérieur du tuyau limitent les modifications de la canalisation et les arrêts de process. Le compteur convient aux systèmes CVC centraux, réseaux de chauffage/refroidissement urbains, postes d'échange thermique, chaudières, gestion énergétique et surveillance des circuits d'eau industriels.

Principales caractéristiques

• Mesure du débit, températures d'alimentation et de retour, ΔT et énergie accumulée
• Mesure de débit par capteurs externes sans découpe de la canalisation
• Deux entrées de température appariées (PT1000)
• Sorties analogiques (4–20 mA), impulsions, relais et communication RS485 (Modbus)
• Totalisation des débits avant, arrière et net
• Versions standard et étendue pour exigences d'exactitude et diamètres différents

Applications typiques

• Systèmes d'eau glacée et de refroidissement
• Réseaux de chauffage urbain et de refroidissement urbain
• Postes d'échange thermique et systèmes de chaudière
• Gestion énergétique des bâtiments
• Surveillance des circuits d'eau et de l'énergie en industrie

Caractéristiques techniques

• Modèle : BBUEM-F (compteur d'énergie ultrasonique fixe)
• Principe de mesure du débit : Temps de transit ultrasonique
• Milieu : Liquide dans une canalisation pleine
• Plage de vitesse : -12 à +12 m/s
• Précision de vitesse : Standard ±1,0 % de la lecture ; Étendue ±0,5 % de la lecture
• Précision en basse vitesse : ±0,01 m/s
• Classe de précision compteur d'énergie : Classe 2
• Diamètre de canalisation : Standard DN25 à DN2000 ; Étendue DN25 à DN5000
• Affichage : Standard 2,2" TFT LCD (320×240) ; Étendu 2,8" TFT LCD (320×240)
• Sortie analogique : 4–20 mA, charge max 750 Ω
• Sortie impulsions : 0–9999 Hz
• Sortie relais : SPST, 1 Hz max
• Communication : RS485, protocole Modbus
• Alimentation : 24–36 VDC
• Température de fonctionnement de l'émetteur : -40 à +60 °C
• Plage de température des capteurs de débit : -40 à +80 °C
• Plage des capteurs de température : -10 à +105 °C
• Humidité : Jusqu'à 95 % HR, sans condensation
• Boîtier émetteur : Plastique technique (standard) ; Aluminium usiné CNC (étendu)

Configuration des capteurs

• Capteurs de débit : Montage externe ; insertion en option
• Capteurs de température : PT1000 appariés
• Montage des capteurs de température : Montage externe ou par insertion
• Longueur de câble standard : 10 m
• Méthodes de montage des capteurs de débit : V, N, Z ou W

Fonctions de mesure

• Débit et vitesse instantanés
• Totalisations débit avant, arrière et net
• Températures aller et retour
• Différence de température (ΔT)
• Puissance de chauffe ou de refroidissement instantanée
• Énergie de chauffage ou de refroidissement accumulée

Informations pour le choix

• Préciser application : chauffage ou refroidissement
• Indiquer diamètre extérieur de la canalisation, matériau et épaisseur de paroi
• Fournir le matériau et l'épaisseur de la gaine si présent
• Spécifier le type de liquide et la plage de température de fonctionnement
• Indiquer la plage de débits attendue et la différence de température
• Choisir la méthode de montage des capteurs de température (externe ou insertion)
• Spécifier sorties requises, protocole de communication et longueur de câble
