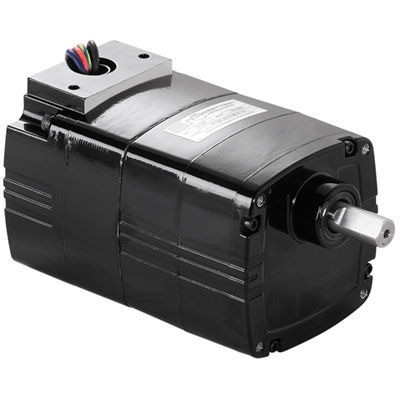

Motoréducteur AC 1562

monophaséà denture droiteà engrenage hélicoïdal

Série de produit
Série Metric 30R-D Motoréducteur AC à arbre parallèle

Caractéristiques
Vitesse (tr/min) : 7,8
Couple nominal (Nm) : 4,5
Couple nominal (lb-in) : 40
Puissance (W) : 15
Puissance (HP) : 1/48
Tension (V) : 230
Fréquence (Hz) : 50
Phases : 1
Courant (A) : 0,17
Rapport de réduction : 180
Charge radiale (N) : 285
Charge radiale (lbs) : 65
Longueur XH (mm) : 132,8
Longueur XH (inch) : 5,2
Poids (kg) : 2,6
Poids (lbs) : 5,9
Schéma de raccordement : 07410021
Numéro de condensateur : 49400091
Type de produit : 30R1BECI-D4
HPDecimal : 0,0208

Plans CAO / Fichiers (disponibles)

• InfM0348A (plan PDF / modèle 1562)
• InfM0348A (plan DWG / modèle 1562)
• InfM0348A (fichier STEP / modèle 1562)

Schéma de câblage

• Schéma de câblage (07410021)

Fiches de données de sécurité

• Texaco Rando material safety data sheet (fiche de sécurité liée au lubrifiant)

Accessoires optionnels

• Kit équerre L pour type métrique 30R, 33A, 30R-D, 24A-D, 24A-Z (modèle 1968)
• Boîte de raccordement métrique en fonte avec borniers pour moteurs et motoréducteurs 30R (modèle 1982)
• Condensateur, boîtier plastique, 1,3 MFD / 450V (Réf. 49400091)
• Boîte de raccordement en fonte pour moteurs et motoréducteurs 30R (modèle 5982)

Caractéristiques standard

• Filetages de fixation métriques et dimensions d'arbre moteur métriques.
• Carter totalement fermé, non ventilé, indice de protection IP20.
• Système d'isolation de classe "B".
• Flasques en aluminium pour haute efficacité thermique et faible poids.
• Carter d'engrenage non ventilé.
• Joints à lèvres industriels sur arbre moteur et arbre de sortie.
• Roulements à aiguilles sur l'ensemble pour augmenter la capacité de charge radiale et la durée de vie.
• Engrenages lubrifiés en permanence.
• Pignon primaire hélicoïdal en thermoplastique renforcé pour le silence et pignons droits en acier trempé sur les étages suivants pour un couple de sortie élevé et une longue durée de vie.
• Pignon hélicoïdal usiné précisément sur l'arbre moteur pour une résistance maximale et un bruit minimal.

Spécifications techniques

• Modèle : Model 1562
• Série : Metric 30R-D Series
• Configuration : Motoréducteur AC à arbre parallèle, monophasé
• Vitesse : 7,8 tr/min
• Couple nominal : 4,5 Nm (40 lb-in)
• Puissance : 15 W (0,0208 HP / 1/48 HP)
• Tension / Fréquence : 230 V / 50 Hz
• Courant : 0,17 A
• Rapport de réduction : 180
• Capacité de charge radiale : 285 N (65 lbs)
• Longueur XH : 132,8 mm (5,2 in)
• Poids : 2,6 kg (5,9 lbs)
• Référence schéma de connexion : 07410021
• Condensateur recommandé : article 49400091 (1,3 MFD / 450V)
