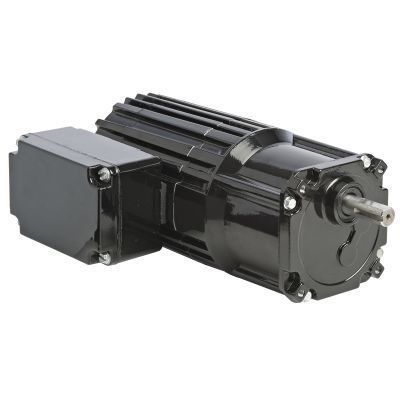

Motoréducteur AC Model 1451

monophaséà denture droiteà engrenage hélicoïdal

Produit
Le Modèle 1451 est un motoréducteur AC à arbre parallèle de la série métrique 34R-Z offrant une puissance de 50 W pour des applications d'entraînement monophasées compactes en milieu industriel. Distributeurs, commandes et accessoires disponibles pour ce modèle.

Spécifications
Vitesse (tr/min): 233
Couple nominal (Nm): 1,4
Couple nominal (lb-in): 12
Puissance (Watts): 50
Puissance (HP): 1/15
Tension: 230 V
Hz: 50
Phases: 1
Courant (A): 0,5
Rapport de réduction: 6
Charge radiale (N): 450
Charge radiale (lbs): 100
Longueur XH (mm): 194
Longueur XH (inch): 7.64
Poids (kg): 4,5
Poids (lbs): 10.1
Schéma de connexion: 07410021
Référence condensateur: 49401068
Type de produit: 34R4BFCI-Z2
HPDecimal: 0.0667

Caractéristiques standard

• Filetages de montage métriques et arbres d'entraînement aux cotes métriques.
• Enveloppe fermée, indice de protection IP20.
• Refroidissement par ventilateur pour maintien de la puissance.
• Système d'isolation de classe B exploité dans les limites de la classe A pour prolonger la durée de vie des enroulements et des lubrifiants.
• Couronne centrale et flasques en aluminium pour une meilleure efficacité thermique et un poids réduit.
• Carter de pignonnerie non ventilé.
• Joints à lèvre industriels sur les arbres moteur et de sortie.
• Roulements à aiguilles sur tous les paliers pour augmenter la capacité de charge radiale et la longévité.
• Engrenages lubrifiés en permanence avec graisse semi-fluide.
• Engrenage primaire hélicoïdal large en thermoplastique renforcé pour un fonctionnement silencieux et engrenages droits en acier trempé sur les étages suivants pour un couple élevé et une longue durée de vie.
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour une résistance maximale et un bruit réduit.

Accessoires optionnels

• Kit support en L pour motoréducteurs 34R-Z [modèle 0980]
• Kit boîte de raccordement en zamak pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 0984]
• Kit boîte de raccordement métrique en zamak avec borne pour 33A, 34R, 42A, 42R et 48R [modèle 1984]
• Condensateur; boîtier plastique; 5.0 MFD / 400V [Réf. 49401068]
• Grande boîte de raccordement en zamak pour 34R, 42R, 48R, 42R-FX, moteurs et motoréducteurs standard 33A, 42A [modèle 0986]

CAO / Plans / Schémas / Sécurité

• Plans CAO disponibles : PDF, DWG, STEP (fichiers produits spécifiques au Modèle 1451)
• Schéma électrique disponible (ID schéma de connexion : 07410021)
• Fiche de données de sécurité référencée pour les matériaux associés

Données techniques

• Vitesse : 233 tr/min
• Couple nominal : 1,4 Nm (12 lb-in)
• Puissance : 50 W (1/15 HP, HPDecimal 0.0667)
• Tension : 230 V, 50 Hz, monophasé
• Intensité : 0,5 A
• Rapport de démultiplication : 6
• Capacité de charge radiale : 450 N (100 lbs)
• Longueur totale XH : 194 mm (7,64 in)
• Poids : 4,5 kg (10,1 lbs)
• Référence schéma de connexion : 07410021
• Référence condensateur : 49401068
• Type de produit : 34R4BFCI-Z2
