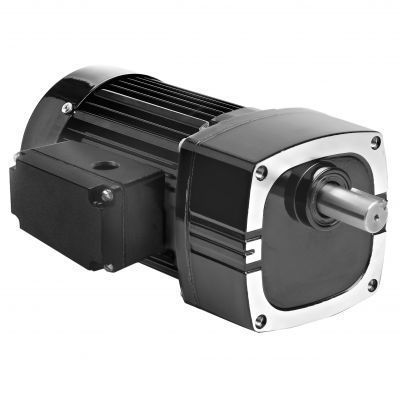

Motoréducteur AC Model 1669

monophaséà engrenage hélicoïdalà arbres parallèles

Produit
Motoréducteur CA à arbre parallèle Modèle 1669 — Série Metric 42R-E. 100 W monophasé, rotation 7,8 tr/min (rapport 180), couple nominal 38,5 Nm.

Série / Catégorie
Série Metric 42R-E — motoréducteurs à arbre parallèle pour entraînements et positionnement industriel.

Caractéristiques (d'après le tableau produit)

• Vitesse (tr/min) : 7,8
• Couple nominal : 38,5 Nm / 341 lb-in
• Puissance : 100 W (0,1333 HP)
• Tension : 230 V
• Fréquence : 50 Hz
• Phases : monophasé (1)
• Intensité : 0,78 A
• Rapport de réduction : 180
• Capacité de charge radiale : 900 N / 200 lbs
• Longueur XH : 231 mm / 9,08 in
• Poids : 6,8 kg / 15,3 lbs
• Référence schéma de connexion : 07410021
• Numéro de condensateur : 49401154
• Type de produit : 42R5BFCI-E4

Caractéristiques standards

• Taraudages de montage métriques et arbre de sortie aux cotes métriques.
• Carters de transmission non ventilés.
• Joints à lèvre industriels sur les arbres moteur et de sortie.
• Roulements à aiguilles sur l'ensemble pour une capacité de charge radiale accrue et une longue durée de vie.
• Engrenages lubrifiés en permanence avec graisse semi-fluide.
• Engrenages hélicoïdaux sélectionnés et trempés pour fonctionnement silencieux et rapport puissance/taille élevé.

Accessoires optionnels

• Kit équerre L pour motoréducteurs E, F et FX (modèle 0969)
• Kit boîte à bornes en alliage sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de montage équerre L pour motoréducteurs métriques type E/F (modèle 1969)
• Kit boîte à bornes métrique en alliage sous pression avec bloc de raccordement pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7,5 MFD 370 V (réf. 49401154)
• Grande boîte à bornes en alliage sous pression pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Documents et plans (types disponibles)
Dessins CAO (PDF, DWG, STEP) pour le Modèle 1669 ; schéma de câblage référence 07410021 ; fiche de données de sécurité (Imperial Oil Safety).

Spécifications techniques

• Modèle : 1669
• Série : Metric 42R-E
• Vitesse : 7,8 tr/min
• Couple nominal : 38,5 Nm / 341 lb-in
• Puissance : 100 W (0,1333 HP)
• Tension : 230 V
• Fréquence : 50 Hz
• Phases : 1 (monophasé)
• Intensité : 0,78 A
• Rapport : 180
• Capacité de charge radiale : 900 N / 200 lbs
• Longueur XH : 231 mm / 9,08 in
• Poids : 6,8 kg / 15,3 lbs
• Référence schéma de connexion : 07410021
• Numéro de condensateur : 49401154
• Code type produit : 42R5BFCI-E4
